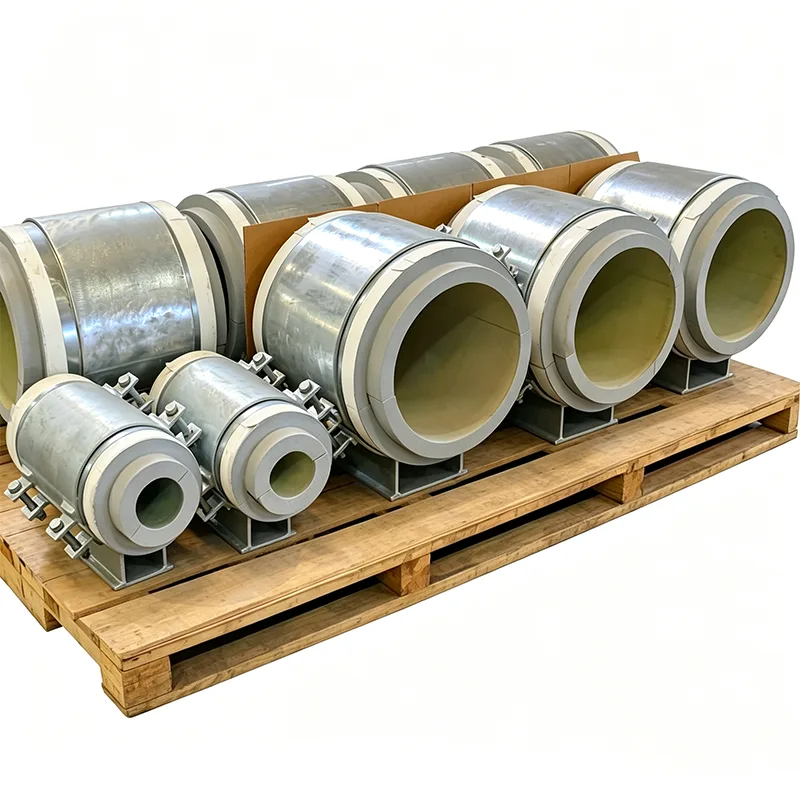

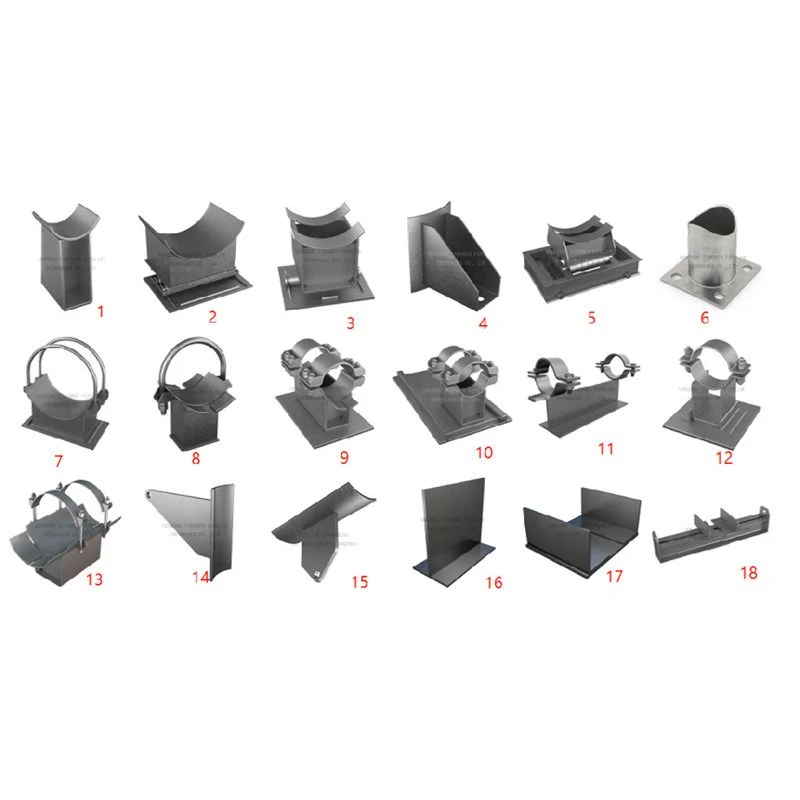

Στήριγμα παπουτσιών για μονωμένο σωλήνα

Σε έναν μονωμένο σωλήνα, ένα τυπικό πέδιλο σωλήνα μπορεί να δημιουργήσει περισσότερα προβλήματα από όσα λύνει. Εάν η διαδρομή φόρτωσης του παπουτσιού διασχίσει τη μόνωση, η μόνωση συνθλίβεται με την πάροδο του χρόνου. Αυτό το θρυμματισμένο τμήμα αφήνει τη θερμότητα μέσα ή έξω, σχηματίζει συμπύκνωση σε κρύες επιφάνειες και γίνεται σημείο εκκίνησης για τη διάβρωση κάτω από τη μόνωση. Η επιδιόρθωση δεν είναι περίπλοκη - ένα σωστά σχεδιασμένο στήριγμα παπουτσιού για μονωμένο σωλήνα διαχωρίζει τη φέρουσα λειτουργία από τη θερμική λειτουργία - αλλά χρειάζεται προσεκτική μηχανική για να γίνουν σωστά οι λεπτομέρειες.

Στη Yangzhou Tianshun, σχεδιάσαμε και κατασκευάσαμε παπούτσια με μόνωση σωλήνων για έργα σε πέντε ηπείρους από το 2012. Τα έχουμε προμηθεύσει για δίκτυα ψύξης περιοχής όπου κάθε watt κέρδους θερμότητας έχει σημασία, για γραμμές ατμού όπου ένα γυμνό μεταλλικό παπούτσι θα σπαταλούσε ενέργεια και θα δημιουργούσε κίνδυνο εγκαύματος και για εγκαταστάσεις LNG όπου μπορεί να υποστηρίξει και να καταστρέψει ένα κρύο σημείο. Σε κάθε περίπτωση, η απαίτηση είναι η ίδια: μεταφέρετε το βάρος του σωλήνα αξιόπιστα, διατηρώντας παράλληλα τη μόνωση συνεχή και το φράγμα ατμών σφραγισμένο.

Πώς λειτουργεί πραγματικά ένα παπούτσι με μόνωση σωλήνων

Η βασική ιδέα είναι απλή — ένα άκαμπτο, φέρον μονωτικό μπλοκ κάθεται μεταξύ του σωλήνα και της μεταλλικής βάσης στήριξης. Ο σωλήνας στηρίζεται στη μόνωση, η μόνωση κάθεται στο παπούτσι και το μεταλλικό πέδιλο μεταφέρει το φορτίο στη δομή. Αλλά για να επιβιώσει αυτό το μπλοκ για χρόνια κίνησης σωλήνων και θερμικού κύκλου χωρίς ρωγμές, μετατόπιση ή απώλεια της μονωτικής του απόδοσης απαιτεί τα εξής:

Το υλικό του μπλοκ επιλέγεται για το εύρος θερμοκρασίας. Για κρύο νερό και υπηρεσίες κρύου νερού έως περίπου -50°C, χρησιμοποιούμε συνήθως πολυϊσοκυανουρικό υψηλής πυκνότητας (PIR) ή κυψελωτό γυαλί. Για γραμμές ατμού και θερμού λαδιού έως 400°C και άνω, χρησιμοποιούμε υλικά με βάση το πυριτικό ασβέστιο ή περλίτη. Η βασική ιδιότητα είναι η αντοχή σε θλίψη στη θερμοκρασία σχεδιασμού - αυτό που διατηρείται σε θερμοκρασία δωματίου μπορεί να μαλακώσει στους 200°C.

Το μονωτικό μπλοκ είναι πλήρως ενθυλακωμένο. Ένας μεταλλικός δακτύλιος συγκράτησης ή ένα συγκολλημένο πλευρικό τοίχωμα παπουτσιού περιβάλλει το μπλοκ από όλες τις πλευρές, εμποδίζοντάς το να βγει έξω κάτω από πλευρική κίνηση ή δόνηση του σωλήνα. Το μπλοκ κάθεται σε μια χαλύβδινη πλάκα βάσης με συνεχή συγκόλληση, επομένως δεν υπάρχει άμεση διαδρομή μετάλλου προς σωλήνα για να παρακάμψει τη θερμότητα τη μόνωση.

Η διαδρομή φραγμού ατμών είναι σχεδιασμένη να είναι αδιάκοπη. Στους ψυχρούς σωλήνες, η είσοδος υγρασίας είναι ο εχθρός. Βεβαιωνόμαστε ότι ο σχεδιασμός του παπουτσιού επιτρέπει στο φράγμα ατμών που εφαρμόζεται στη θέση στη μόνωση του σωλήνα να σφραγίζεται συνεχώς στο μονωτικό μπλοκ του παπουτσιού ή στο μεταλλικό του τζάκετ, χωρίς κενά που θα άφηναν τον υγρό αέρα να φτάσει στην κρύα επιφάνεια.

Ευελιξία σχεδιασμού που ταιριάζει με πραγματικές συνθήκες τοποθεσίας

Δεν αντιμετωπίζουμε τα μονωμένα παπούτσια σωλήνων ως προϊόντα εκτός ραφιού, επειδή δεν υπάρχουν δύο προδιαγραφές μόνωσης που να είναι ακριβώς παρόμοιες. Κατασκευάζουμε κάθε παπούτσι για να ταιριάζει:

Η διάμετρος του σωλήνα και το πάχος μόνωσης (είτε είναι 25 mm αφρώδους γυαλιού ή 150 mm ορυκτοβάμβακας).

Ο τύπος του συστήματος μόνωσης που εφαρμόζεται στο πεδίο — μπορούμε να κόψουμε εκ των προτέρων τη δευτερεύουσα μόνωση για να ταιριάζει γύρω από το σώμα του παπουτσιού και να παρέχουμε ένα προφίλ επένδυσης που απλοποιεί το φινίρισμα του χώρου.

Οι συνθήκες κίνησης του σωλήνα. Εάν ο σωλήνας ολισθαίνει, μπορούμε να ενσωματώσουμε μια πλάκα ολίσθησης εμποτισμένη με PTFE ή γραφίτη στη βάση του παπουτσιού, με την επιφάνεια χαμηλής τριβής συνδεδεμένη σε ένα φέρον φύλλο από ανοξείδωτο χάλυβα που προστατεύει το μονωτικό μπλοκ από δυνάμεις διάτμησης.

Ειδικές απαιτήσεις όπως πυροσβεστική μόνωση, αντιτριβικές επικαλύψεις στα μεταλλικά μέρη ή οπές αποστράγγισης για την αποφυγή συγκέντρωσης νερού σε εξωτερικές εγκαταστάσεις.

Τι παίρνετε με κάθε αποστολή

Μια παραγγελία παπουτσιών με μόνωση σωλήνα Tianshun περιλαμβάνει όλη την τεκμηρίωση που θα ζητήσει ο επιθεωρητής σας:

EN 10204 Πιστοποιητικά τύπου 3.1 για τα εξαρτήματα από χάλυβα.

Φύλλα δεδομένων μονωτικού υλικού με τιμές αντοχής σε θλίψη και θερμική αγωγιμότητα σε θερμοκρασία σχεδιασμού.

Εκθέσεις επιθεώρησης διαστάσεων που επιβεβαιώνουν το πάχος του μπλοκ, το ύψος του παπουτσιού και τις διαστάσεις της πλάκας βάσης.

Φορτώστε πιστοποιητικά δοκιμής εάν απαιτείται από τις προδιαγραφές του έργου.

Εφαρμογές

Σωληνώσεις κρύου νερού και άλμης σε μονάδες ψύξης περιοχής και κέντρα δεδομένων

Γραμμές ατμού και συμπυκνώματος σε βιομηχανικές εγκαταστάσεις και σταθμούς παραγωγής ηλεκτρικής ενέργειας

Σωληνώσεις LNG και κρυογονικών υγρών όπου πρέπει να αποφεύγονται οπωσδήποτε τα κρύα σημεία

Εγκαταστάσεις ψύξης και ψύξης

Κάθε μονωμένος σωλήνας που λειτουργεί σε ράφι σωλήνων, όπου η ενεργειακή απόδοση και το μακροπρόθεσμο κόστος συντήρησης έχουν σημασία

Γιατί Tianshun;

Είμαστε εξειδικευμένος κατασκευαστής υποστήριξης, όχι γενικός προμηθευτής εξαρτημάτων σωλήνων. Όταν μας στείλετε τη λίστα των γραμμών σωληνώσεων και τις προδιαγραφές μόνωσης, η ομάδα μηχανικών μας θα ελέγξει το φορτίο σε κάθε παπούτσι, θα επιβεβαιώσει τη συμβατότητα του μονωτικού υλικού και θα επισημάνει τυχόν τοποθεσίες όπου οι τυπικές διαστάσεις παπουτσιού δεν ταιριάζουν με τη διαθέσιμη δομή. Αυτό το επίπεδο ελέγχου εντοπίζει προβλήματα στον πίνακα σχεδίασης, όχι κατά την εγκατάσταση. Πάνω από το 70% της επιχείρησής μας είναι επανάληψη — ένα άμεσο αποτέλεσμα της παράδοσης παπουτσιών που λειτουργούν ακριβώς όπως αναμενόταν από την πρώτη υδρολογική δοκιμή έως το τέλος της ζωής του σχεδιασμού.

FAQ

Ε: Μπορείτε να ταιριάξετε ακριβώς τον τύπο μόνωσης και το πάχος μου;

Α: Ναι. Διαχωρίζουμε το παπούτσι και το φέρον μπλοκ στη διάμετρο του σωλήνα, το μονωτικό υλικό και το καθορισμένο πάχος σας χωρίς κανένα συμβιβασμό.

Ε: Παρέχετε το μπλοκ μόνωσης ή το εγκαθιστώ επί τόπου;

Α: Προμηθεύουμε το παπούτσι με το φέρον μονωτικό μπλοκ που είναι ήδη κολλημένο και ενθυλακωμένο μέσα. Η γύρω δευτερεύουσα μόνωση και η επένδυση εφαρμόζονται συνήθως επί τόπου, αλλά μπορούμε επίσης να προκατασκευάσουμε κιτ μόνωσης.

Ε: Πώς εμποδίζετε τη θερμότητα να ταξιδέψει μέσα από το μεταλλικό σώμα του παπουτσιού;

Α: Το μονωτικό μπλοκ δημιουργεί ένα θερμικό διάλειμμα μεταξύ του σωλήνα και της μεταλλικής βάσης. Το πλευρικό τοίχωμα του παπουτσιού δεν έρχεται σε άμεση επαφή με τον σωλήνα, επομένως δεν υπάρχει συνεχής μεταλλική διαδρομή για τη θερμότητα να παρακάμψει τη μόνωση.

Ε: Τι γίνεται αν ο σωλήνας μου κινηθεί αξονικά λόγω θερμικής διαστολής;

Α: Μπορούμε να προσθέσουμε μια πλάκα ολίσθησης από PTFE ή γραφίτη στη βάση του παπουτσιού, επιτρέποντας στον σωλήνα να κινείται ενώ διατηρείται σταθερό το μπλοκ μόνωσης.

Ε: Με ποια πρότυπα συμμορφώνονται αυτά τα παπούτσια;

Α: Η κατασκευή χάλυβα ακολουθεί το MSS SP-58 και το MSS SP-69. Τα μονωτικά υλικά παρέχονται σύμφωνα με τα πρότυπα ASTM ή EN ειδικά για το έργο και μπορούμε να ικανοποιήσουμε τις απαιτήσεις σήμανσης CE σύμφωνα με το PED όπου ισχύει.
