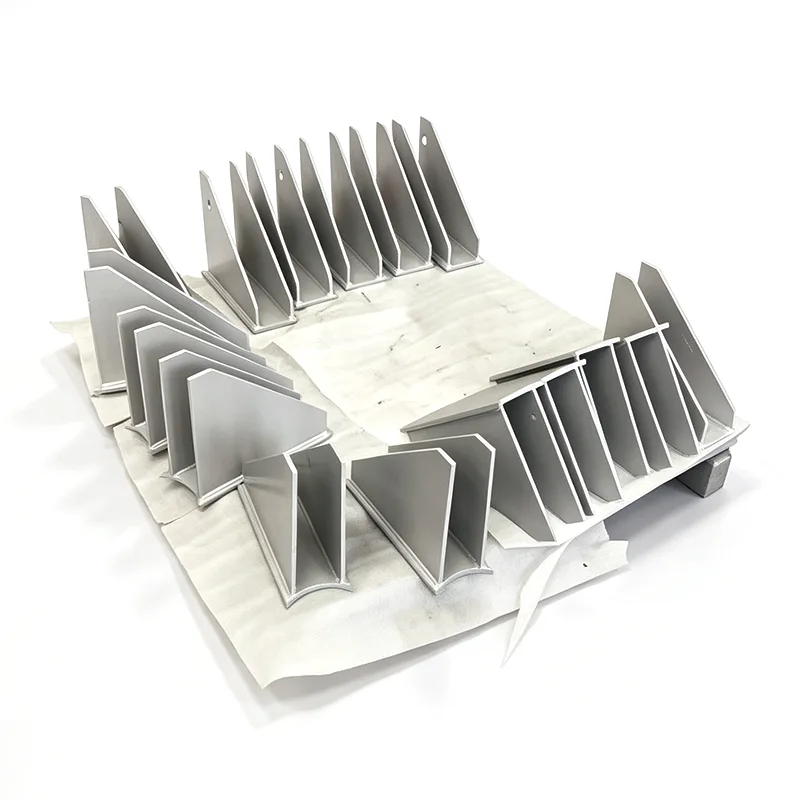

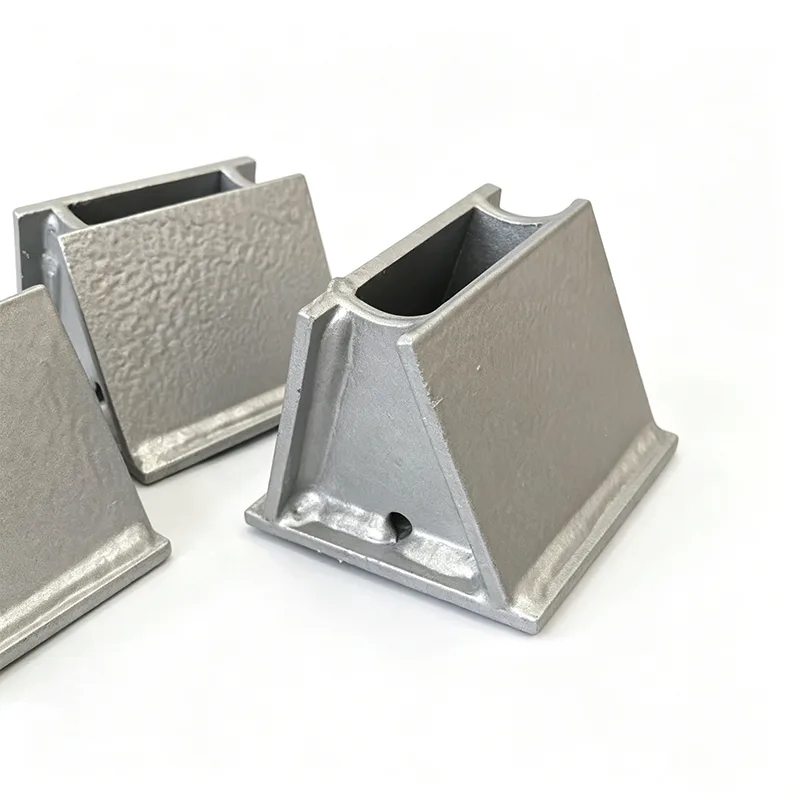

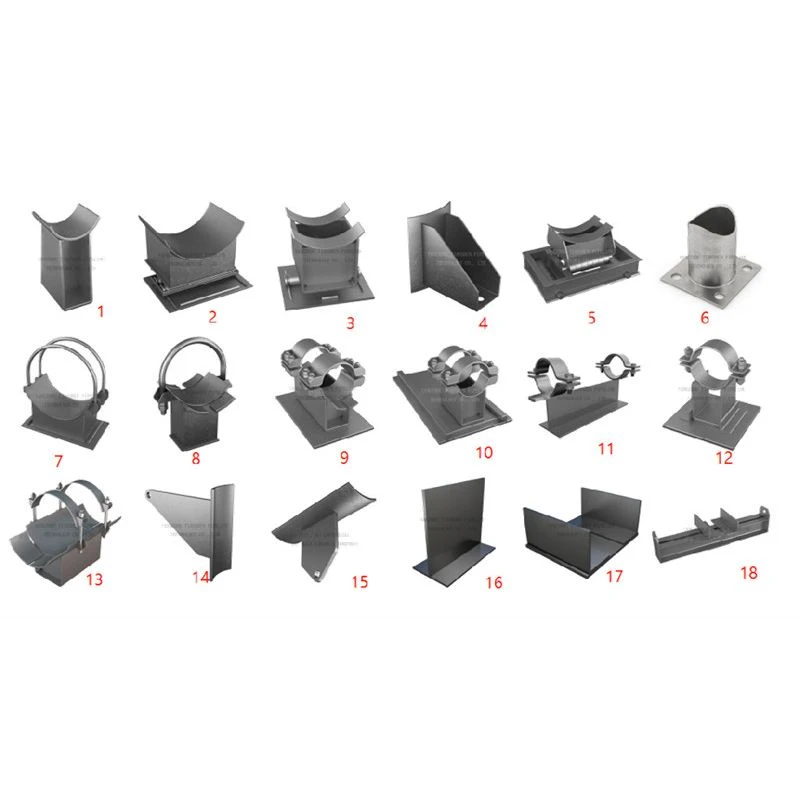

Στήριγμα παπουτσιών με ρυθμιζόμενο ύψος

Στα χαρτιά, η ανύψωση σωληνώσεων είναι ένας σταθερός αριθμός. Στο χώρο, σπάνια είναι. Οι χαλύβδινες κολώνες καθιζάνουν. Τα θεμέλια αλλάζουν ελαφρώς. Το ελατήριο υποστηρίζει συμπίεση περισσότερο ή λιγότερο από το προβλεπόμενο μοντέλο τάσης. Όταν ο σωλήνας καταλήγει 10 mm πολύ ψηλά ή 15 mm πολύ χαμηλά σε ένα ακροφύσιο αναρρόφησης αντλίας ή σε μια φλάντζα συμπιεστή, η πίεση της σύνδεσης στη θέση του επιβάλλει φορτία στο ακροφύσιο που ο εξοπλισμός δεν σχεδιάστηκε ποτέ να δέχεται. Ο απλούστερος τρόπος για να διορθώσετε αυτό το υψόμετρο — και να το διατηρήσετε σωστά — είναι ένα πέδιλο που μπορείτε να προσαρμόσετε.

Κατασκευάζουμε υποστήριγμα παπουτσιών με ρυθμιζόμενο ύψος στο εργοστάσιό μας στο Τζιανγκσού από το 2012. Ο ίδιος ο σχεδιασμός δεν είναι περίπλοκος, αλλά το να το κρατάμε αξιόπιστα κάτω από νεκρό βάρος, θερμική κίνηση και κραδασμούς είναι. Τα ρυθμιζόμενα παπούτσια μας το κάνουν αυτό τώρα κάτω από τις κεφαλές ατμού στη Νοτιοανατολική Ασία, τις γραμμές κρύου νερού στη Μέση Ανατολή και τις σχάρες σωλήνων LNG στη Βόρεια Αμερική.

Πώς λειτουργεί η προσαρμογή – και γιατί παραμένει

Ο πυρήνας του συγκροτήματος είναι ένα στέλεχος με σπείρωμα που εκτείνεται μεταξύ της βάσης του σωλήνα και της πλάκας βάσης. Περιστρέφοντας το παξιμάδι ρύθμισης ανυψώνετε ή χαμηλώνετε τον σωλήνα σε μικρές αυξήσεις. Μόλις ρυθμιστεί η ανύψωση, μπαίνουν στο παιχνίδι δύο ανεξάρτητοι μηχανισμοί ασφάλισης:

Ένα βαρύ παξιμάδι ασφάλισης στριμώχνεται στο κύριο σώμα, αποτρέποντας τον ερπυσμό υπό κατακόρυφο φορτίο.

Σε μεγαλύτερα μεγέθη, μια δευτερεύουσα βίδα ασφάλισης ή σχισμένο κολάρο που εμποδίζει μηχανικά την περιστροφή, ακόμη και υπό συνεχείς κραδασμούς από παλινδρομικούς συμπιεστές ή γραμμές αερίου υψηλής ροής.

Κάθε παπούτσι ελέγχεται εργοστασιακά με 1,5 φορές την ονομαστική του χωρητικότητα πριν από την αποστολή. Τα εξαρτήματα με σπείρωμα κατασκευάζονται από στρογγυλή ράβδο — όχι κομμένα από ράβδο με σπείρωμα — έτσι τα φέροντα σπειρώματα είναι πλήρους προφίλ και απαλλαγμένα από ανυψωτικά στρες που μπορεί να σπάσουν ένα τυπικό μπουλόνι υπό κάμψη.

Υλικά που ταιριάζουν με την υπηρεσία σας

Τα τυπικά ρυθμιζόμενα παπούτσια είναι κατασκευασμένα από ανθρακούχο χάλυβα, με γαλβανισμό εν θερμώ ως την προεπιλεγμένη αντιδιαβρωτική προστασία. Για διαβρωτικά περιβάλλοντα ή περιβάλλοντα πλύσης, παρέχουμε πλήρως ανοξείδωτες εκδόσεις σε 304L ή 316L. Οι επιφάνειες του σπειρώματος είναι επικαλυμμένες με ένα αντιθαμβωτικό υλικό κατά τη συναρμολόγηση για να αποφευχθεί το μπλοκάρισμα - αυτό έχει σημασία επειδή ένα παξιμάδι ρύθμισης που δεν μπορεί να περιστραφεί επί τόπου δεν είναι πλέον ρυθμιζόμενο.

Όταν το ρυθμιζόμενο ύψος στήριξης παπουτσιών σωλήνα είναι ζεστό ή κρύο, ενσωματώνουμε ένα φέρον μονωτικό μπλοκ (PIR ή κυψελοειδές γυαλί) μεταξύ της βάσης του σωλήνα και του στελέχους στήριξης. Η μόνωση έχει μέγεθος ώστε να ταιριάζει με το πάχος μόνωσης του σωλήνα και η διαδρομή φραγμού ατμών παραμένει συνεχής — χωρίς κρύα σημεία, χωρίς συμπύκνωση.

Όπου τα ρυθμιζόμενα παπούτσια σωλήνων κάνουν τη διαφορά

Σωληνώσεις αναρρόφησης και εκκένωσης αντλίας και συμπιεστή, όπου τα φορτία των ακροφυσίων πρέπει να παραμένουν εντός του επιτρεπόμενου περιβλήματος του κατασκευαστή.

Στηρίγματα ραφιών σωλήνων σε περιοχές που υπόκεινται σε καθίζηση στο έδαφος ή σε παγετό.

Γραμμές που χρειάζονται ακριβή κλίση για την αποστράγγιση ή τη ροή διεργασίας, όπως οι σωληνώσεις καύσης λέβητα ή οι γραμμές αερίου καυσίμου.

Συστήματα με υποστήριξη ελατηρίου όπου η ψυχρή θέση χρειάζεται λεπτομέρεια μετά τη μεταφορά φορτίου από προσωρινά στηρίγματα.

Μετασκευές και συνδέσεις, όπου η υπάρχουσα ανύψωση του σωλήνα δεν ταιριάζει απόλυτα με τη νέα δρομολόγηση.

Τα περισσότερα ρυθμιζόμενα στηρίγματα στην αγορά είναι είτε είδη καταλόγου με περιορισμένη διαδρομή είτε πλήρως προσαρμοσμένα κομμάτια με μεγάλους χρόνους παράδοσης. Είμαστε ενδιάμεσοι: μπορούμε να πάρουμε ένα τυπικό σχέδιο και να τροποποιήσουμε το εύρος ύψους, τις διαστάσεις της πλάκας βάσης ή το πάχος μόνωσης σύμφωνα με τις προδιαγραφές του έργου σας — συνήθως εντός του ίδιου χρόνου παράδοσης με ένα σταθερό παπούτσι. Η ομάδα μηχανικών μας εργάζεται απευθείας από τη λίστα ισομετρικών στοιχείων και υποστήριξής σας και θα σας ρωτήσει σχετικά με το φορτίο υδροδοκιμής, τη θερμοκρασία σχεδιασμού και την αναμενόμενη κίνηση προτού οριστικοποιήσουμε ένα σχέδιο. Αυτό το επίπεδο ελέγχου είναι που μετατρέπει ένα απλό ρυθμιζόμενο παπούτσι σε ένα στήριγμα που δεν χρειάζεται να ξαναεπισκεφτείτε κατά τη θέση σε λειτουργία.

FAQ

Ε: Πόσο εύρος προσαρμογής μπορείτε να παρέχετε;

Α: Τα τυπικά σχέδια προσφέρουν ±25 mm έως ±100 mm διαδρομής. Είναι δυνατές μεγαλύτερες σειρές — πείτε μας τι χρειάζεστε.

Ε: Η ρύθμιση θα παραμείνει υπό δόνηση;

Α: Ναι. Χρησιμοποιούμε ένα παξιμάδι κλειδώματος συν ένα μηχανικό χαρακτηριστικό αντιπεριστροφής σε όλα τα μεγέθη. Το συγκρότημα έχει δοκιμαστεί στο εργοστάσιο για να παραμένει σταθερό υπό κυκλικό φορτίο.

Ε: Μπορεί το παπούτσι να ρυθμιστεί ενώ ο σωλήνας είναι φορτωμένος;

Α: Μικρές ρυθμίσεις κοπής μπορούν συνήθως να γίνουν κάτω από νεκρό βάρος. Για μεγαλύτερες διορθώσεις, συνιστούμε να εκτονώσετε πρώτα το φορτίο για να προστατέψετε τα νήματα.

Ε: Προσφέρετε μια έκδοση για μονωμένους σωλήνες ψυχρού ή θερμού;

Α: Ναι. Ενσωματώνουμε ένα φέρον μονωτικό μπλοκ με μέγεθος ανάλογα με το πάχος της μόνωσης σας, πλήρες με σφραγισμένη διαδρομή φραγμού ατμών.
