Πετροχημική μεταβλητή υποστήριξη ελατηρίου

Τα συστήματα σωληνώσεων στα πετροχημικά εργοστάσια λειτουργούν μακροπρόθεσμα σε περιβάλλοντα υψηλής θερμοκρασίας, υψηλής πίεσης, εξαιρετικά διαβρωτικά και εύφλεκτα/εκρηκτικά και απαιτούν 3-5 χρόνια συνεχούς λειτουργίας χωρίς διακοπή. Κάτω από τέτοιες συνθήκες, τα συνηθισμένα βιομηχανικά στηρίγματα ελατηρίων είναι επιρρεπή σε θραύση λόγω κόπωσης ελατηρίου, διάτρηση του περιβλήματος από διάβρωση και χαλαρές συνδέσεις. Αυτά τα ζητήματα όχι μόνο προκαλούν συγκέντρωση πίεσης στον αγωγό που οδηγεί σε διαρροή μέσων, αλλά μπορεί επίσης να οδηγήσουν σε απρογραμμάτιστες διακοπές λειτουργίας εγκαταστάσεων, προκαλώντας οικονομικές απώλειες δεκάδων εκατομμυρίων γιουάν.

Αυτό το σχήμα δείχνει την καμπύλη απόδοσης φορτίου-μετατόπισης ενός μεταβλητού στηρίγματος/ανάρτησης ελατηρίου, συμπεριλαμβανομένων των βασικών παραμέτρων του φορτίου και της μετατόπισης για την επαλήθευση της φέρουσας ακρίβειας και της λειτουργικής αξιοπιστίας του προϊόντος.

Κάθε μονάδα υπόκειται σε βαθμονόμηση φορτίου και δοκιμή απόδοσης πριν από την αποστολή. Η απόκλιση ρύθμισης-φορτίου ελέγχεται εντός ±5%, σύμφωνα με το διεθνές πρότυπο ANSI/MSS‑SP‑58‑2018 καθώς και με το NB/T47039‑2013.

Τα προϊόντα πληρούν τις τεχνικές απαιτήσεις για συστήματα ηλεκτρικής ενέργειας, πετροχημικών και άλλων βιομηχανικών σωληνώσεων. Σύμφωνα με το MSS‑SP‑58‑2018, η μέγιστη επιτρεπόμενη μεταβλητότητα φορτίου για μονάδες μεταβλητού ελατηρίου δεν πρέπει να υπερβαίνει το 25% του λειτουργικού θερμού φορτίου σε πλήρη διαδρομή εργασίας.

Στοχεύοντας αυτούς τους κινδύνους που σχετίζονται με τον κλάδο, έχουμε αναπτύξει την αποκλειστική Πετροχημική Υποστήριξη Μεταβλητών Ελατηρίων, η οποία είναι πλήρως προσαρμοσμένη στις αυστηρές απαιτήσεις της πετροχημικής βιομηχανίας από τα υλικά και τη δομή έως τις διαδικασίες παραγωγής.

Βασική Τοποθέτηση Προϊόντος

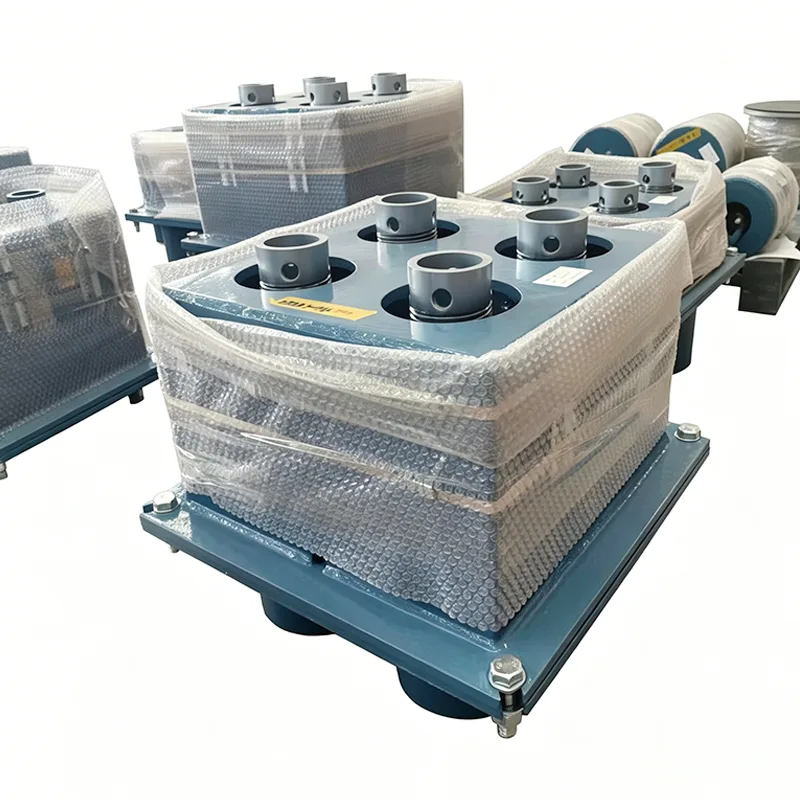

Το Petrochemical Variable Spring Support είναι ένα ελαστικό προϊόν υποστήριξης αγωγών σχεδιασμένο αποκλειστικά για πετροχημικά εργοστάσια. Απορροφά την κατακόρυφη μετατόπιση που προκαλείται από τη θερμική διαστολή και συστολή του αγωγού μέσω της ελαστικής παραμόρφωσης των ελατηρίων, ενώ μεταδίδει ομοιόμορφα τα φορτία των σωληνώσεων σε μη στρατιωτικές κατασκευές.

Ο αγωγός Yangzhou Tianshun εισήλθε στον τομέα υποστήριξης πετροχημικών αγωγών το 2012. Τα τελευταία 14 χρόνια, έχουμε προμηθεύσει περισσότερα από 1,2 εκατομμύρια σετ προϊόντων σε περισσότερα από 280 έργα διύλισης, αιθυλενίου και LNG παγκοσμίως, με την απόδοση του προϊόντος να ελέγχεται από τις πραγματικές συνθήκες εργασίας για έως και 12 χρόνια.

Τεχνικές προδιαγραφές προϊόντος

Σύστημα ταιριάσματος υλικών και κατασκευής ακριβείας

Λύση προσαρμογής υλικού τριών επιπέδων

Με βάση τον βαθμό διάβρωσης και τις απαιτήσεις θερμοκρασίας διαφορετικών συνθηκών εργασίας, έχουμε δημιουργήσει ένα σύστημα διαβαθμισμένων υλικών για πετροχημικά μεταβλητά ελατήρια για να αποφύγουμε την υπερβολική μηχανική ή την ανεπαρκή απόδοση:

▶  Βασικός βαθμός: περίβλημα Q345B + ελατήριο 60Si2MnA, κατάλληλο για αγωγούς κοινής ωφελείας κανονικής θερμοκρασίας χωρίς ισχυρή διάβρωση

▶  Προηγμένης ποιότητας: περίβλημα από ανοξείδωτο χάλυβα 304 + ελατήριο 50CrVA με επεξεργασία γαλβανισμού εν θερμώ, κατάλληλο για σωλήνες μεσαίας διάβρωσης και επεξεργασίας κάτω από 300℃

▶  Ειδική κατηγορία: 316L / περίβλημα Hastelloy + ελατήριο κράματος υψηλής θερμοκρασίας με βάση το νικέλιο, κατάλληλο για ισχυρή διάβρωση, συνθήκες υψηλής θερμοκρασίας 550℃ ή -196℃ χαμηλής θερμοκρασίας

Βασικός Έλεγχος Διαδικασίας Παραγωγής

Όλα τα προϊόντα υιοθετούν τυποποιημένες διαδικασίες παραγωγής CNC, με 100% ιχνηλασιμότητα για βασικές διαδικασίες:

▶  Ελατήρια περιέλιξης: Χρησιμοποιώντας γερμανικά εισαγόμενα μηχανήματα ελατηρίων CNC, τα σφάλματα βήματος και διαμέτρου ελατηρίου ελέγχονται εντός 0,1 mm

▶  Θερμική επεξεργασία: Υιοθέτηση σβέσης υπό κενό + τρεις διαδικασίες σκλήρυνσης για πλήρη εξάλειψη της εσωτερικής πίεσης του ελατηρίου, βελτιώνοντας την αντοχή στην κόπωση κατά 60%

▶  Συγκόλληση: Χρησιμοποιώντας συγκόλληση τόξου αργού, με 100% διεισδυτική δοκιμή σε συγκολλήσεις για να διασφαλιστεί ότι δεν υπάρχουν πορώδες, ρωγμές ή άλλα ελαττώματα

▶  Επεξεργασία Επιφάνειας: Τρεις διαδικασίες αμμοβολής αποσκορίωση + εποξειδικό αστάρι πλούσιο σε ψευδάργυρο + τελική επίστρωση φθοράνθρακα, με συνολικό πάχος επίστρωσης ≥120μm

Βασικές διαφορές από τις υποστηρίξεις γενικού σκοπού

Τυπικά σενάρια εφαρμογής

Τα πετροχημικά μεταβλητά ελατήρια χρησιμοποιούνται ευρέως σε βασικές εγκαταστάσεις σε όλη την αλυσίδα της πετροχημικής βιομηχανίας:

▶  Αγωγοί μεταφοράς αργού πετρελαίου και πετρελαίου προϊόντων σε μονάδες απόσταξης ατμοσφαιρικής και κενού

▶  Σωληνώσεις κυκλοφορίας πετρελαίου και αερίου αντίδρασης, καταλύτης σε μονάδες καταλυτικής πυρόλυσης υγρών

▶  Σωλήνες αερίου πυρόλυσης υψηλής θερμοκρασίας και αγωγών αιθυλενίου χαμηλής θερμοκρασίας σε μονάδες πυρόλυσης αιθυλενίου

▶  Αγωγοί υδρογόνου και προϊόντων πετρελαίου υψηλής πίεσης σε μονάδες υδροεξευγενισμού

▶  Αγωγοί υγροποιημένου φυσικού αερίου και αερίου BOG σε τερματικούς σταθμούς LNG

▶  Αγωγοί εισόδου/εξόδου και πυρόσβεσης σε φάρμες δεξαμενών πετρελαίου προϊόντων

Ποιοτικός έλεγχος πλήρους διαδικασίας

Έχουμε δημιουργήσει ένα σύστημα ποιότητας κλειστού βρόχου από το σχεδιασμό έως την εξυπηρέτηση μετά την πώληση για να διασφαλίσουμε ότι κάθε Πετροχημική Υποστήριξη Μεταβλητών Ελατηρίων πληροί τα υψηλότερα πρότυπα ασφαλείας της πετροχημικής βιομηχανίας:

▶  Έλεγχος σχεδίασης: Χρησιμοποιώντας το λογισμικό CAE για ανάλυση τάσεων και δομική βελτιστοποίηση, όλα τα σχέδια σχεδίασης υποβάλλονται σε έλεγχο τριών επιπέδων

▶  Έλεγχος πρώτων υλών: Όλος ο χάλυβας προέρχεται από κορυφαία χαλυβουργεία όπως η Baosteel και η Angang, με κάθε παρτίδα να υποβάλλεται σε φασματική ανάλυση και δοκιμή μηχανικών ιδιοτήτων

▶  Έλεγχος παραγωγής: Τα σημεία ποιοτικού ελέγχου ορίζονται για βασικές διαδικασίες, με επιθεωρητές ποιότητας πλήρους απασχόλησης να παρακολουθούν και να καταγράφουν καθ' όλη τη διάρκεια

▶  Έλεγχος πριν από την αποστολή: Κάθε μονάδα υποβάλλεται σε δοκιμή φορτίου πλήρους διαδρομής και βαθμονόμηση μετατόπισης, με εκθέσεις υλικού, εκθέσεις δοκιμών και πιστοποιητικά συμμόρφωσης

▶  Έλεγχος μετά την πώληση: περίοδος εγγύησης 12 μηνών με δωρεάν επισκευή ή αντικατάσταση ελαττωματικών προϊόντων και τεχνική υποστήριξη εφ' όρου ζωής

Το σύστημα διαχείρισης ποιότητας μας είναι πιστοποιημένο κατά ISO 9001:2015 και όλα τα προϊόντα συμμορφώνονται με τα διεθνή πρότυπα, συμπεριλαμβανομένων των CE, API και ATEX.

Αποκλειστικές Τεχνικές Υπηρεσίες

▶  Δωρεάν Εκτίμηση Συνθηκών Εργασίας και Υπολογισμός Επιλογής: Παροχή επαγγελματικής ανάλυσης άγχους και λύσεων επιλογής υποστήριξης/ανάρτησης με βάση τις παραμέτρους του αγωγού και τις συνθήκες εργασίας

▶  Μη τυπική προσαρμογή προϊόντος: Υπηρεσίες σχεδιασμού ένας προς έναν για ειδικές απαιτήσεις χώρου φορτίου, μετατόπισης ή εγκατάστασης

▶  Οδηγίες εγκατάστασης επιτόπου: Αποστολή πιστοποιημένων μηχανικών για καθοδήγηση επιτόπου εγκατάστασης και θέσης σε λειτουργία

▶  Υπηρεσία Τακτικής Επιθεώρησης: Παροχή τριμηνιαίων υπηρεσιών επιθεώρησης και συντήρησης για πελάτες ετήσιας συνεργασίας

▶  Απόκριση ανταλλακτικών έκτακτης ανάγκης: Δημιουργία ειδικής αποθήκης ανταλλακτικών για να διασφαλιστεί ότι τα ανταλλακτικά έκτακτης ανάγκης αποστέλλονται εντός 24 ωρών

Συχνές Ερωτήσεις (FAQ)

Ε: Μπορούν τα πετροχημικά σας μεταβλητά ελατήρια να προσαρμοστούν με ειδικά υλικά;

Α: Ναι. Εκτός από το τυπικό σύστημα υλικών τριών επιπέδων, μπορούμε να παρέχουμε προσαρμογές με ειδικά κράματα όπως Hastelloy C276, Monel 400 και Inconel 625 για προσαρμογή σε ακραίες συνθήκες, όπως ισχυρή διάβρωση και εξαιρετικά υψηλή θερμοκρασία. Ο χρόνος παράδοσης για προϊόντα ειδικού υλικού είναι συνήθως 45-60 ημέρες, συμβουλευτείτε την ομάδα πωλήσεών μας για λεπτομέρειες.

Ε: Μπορεί αυτό το προϊόν να καλύψει την απαίτηση συνεχούς λειτουργίας 3-5 ετών χωρίς διακοπή των πετροχημικών εργοστασίων;

Α: Ναι. Τα πετροχημικά μας μεταβλητά ελατήρια έχουν περάσει 150.000 κύκλους κόπωσης και λειτουργούν συνεχώς για έως και 12 χρόνια χωρίς βλάβη στις πραγματικές συνθήκες εργασίας. Όλα τα προϊόντα υιοθετούν διπλή δομή κατά της χαλάρωσης και πλήρως σφραγισμένο σχεδιασμό, αποτρέποντας αποτελεσματικά τη χαλάρωση και τη διάβρωση κατά τη λειτουργία, ικανοποιώντας πλήρως τις μακροπρόθεσμες απαιτήσεις λειτουργίας.

Ε: Ποια έγγραφα επιθεώρησης περιλαμβάνονται με κάθε προϊόν κατά την αποστολή;

Α: Κάθε προϊόν συνοδεύεται από πλήρη έγγραφα πιστοποίησης ποιότητας, όπως: Πιστοποιητικό δοκιμής πρώτων υλών (MTC EN 10204 3.1), Έκθεση δοκιμής ελατηρίου φορτίου, έκθεση επιθεώρησης διαστάσεων και Πιστοποιητικό συμμόρφωσης προϊόντος. Εάν απαιτείται επιθεώρηση από τρίτους από SGS, BV, TUV ή άλλα ιδρύματα, μπορούμε να το κανονίσουμε εκ των προτέρων και να εκδίδουμε τις αντίστοιχες αναφορές.
