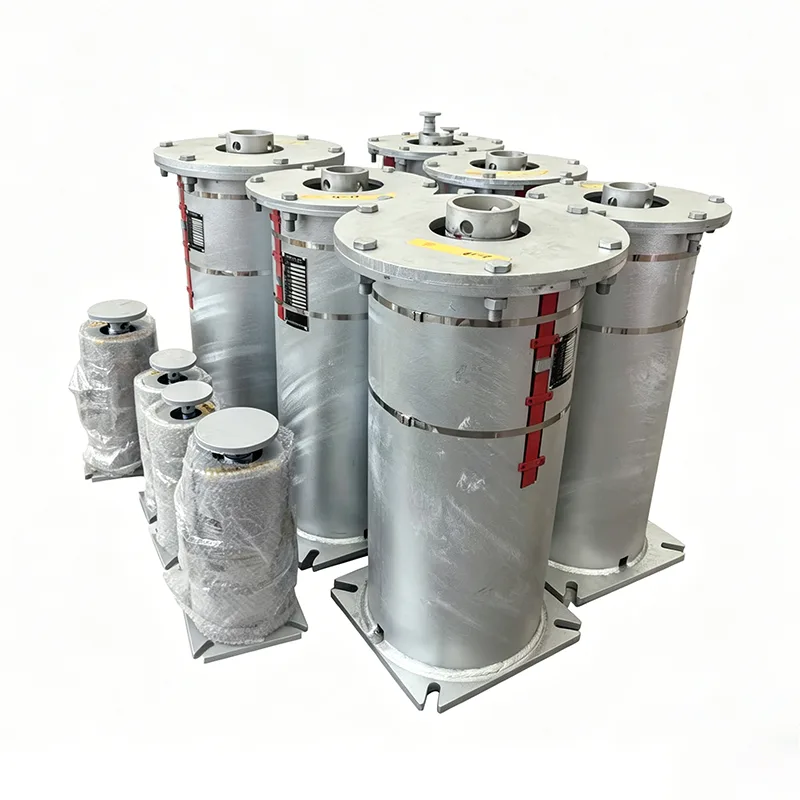

Υποστήριξη Μεταβλητού Ελατηρίου Θερμοηλεκτρικού Σταθμού

Στα πολύπλοκα συστήματα αγωγών ατμού, καυσαερίων & αέρα και κονιοποιημένου άνθρακα των θερμοηλεκτρικών σταθμών, η θερμική μετατόπιση των αγωγών που προκαλείται από δραστικές αλλαγές θερμοκρασίας είναι ένας βασικός κίνδυνος που απειλεί την ασφάλεια του συστήματος. Υποστηριζόμενη από 14 χρόνια τεχνικής συσσώρευσης στον τομέα υποστήριξης αγωγών, η Yangzhou Tianshun Pipeline Technology Co., Ltd. έχει αναπτύξει ειδικά την Υποστήριξη Μεταβλητών Ελατηρίων Θερμοηλεκτρικού Σταθμού για συνθήκες λειτουργίας θερμικής ισχύος. Σχεδιασμένο με βάση την αρχή της ισορροπίας ροπής, αυτό το προϊόν παρέχει συνεχή ελαστική δύναμη στήριξης όταν συμβαίνει κατακόρυφη θερμική μετατόπιση σε αγωγούς, απορροφά αποτελεσματικά και αντισταθμίζει την τάση μετατόπισης, αποτρέπει την καταστροφή των σωληνώσεων και του συνδεδεμένου εξοπλισμού από πρόσθετη καταπόνηση και διασφαλίζει τη μακροχρόνια ασφαλή λειτουργία των σταθμών ηλεκτροπαραγωγής.

Αυτό το σχήμα δείχνει την καμπύλη απόδοσης φορτίου-μετατόπισης ενός μεταβλητού στηρίγματος/ανάρτησης ελατηρίου, συμπεριλαμβανομένων των βασικών παραμέτρων του φορτίου και της μετατόπισης για την επαλήθευση της φέρουσας ακρίβειας και της λειτουργικής αξιοπιστίας του προϊόντος.

Κάθε μονάδα υπόκειται σε βαθμονόμηση φορτίου και δοκιμή απόδοσης πριν από την αποστολή. Η απόκλιση ρύθμισης-φορτίου ελέγχεται εντός ±5%, σύμφωνα με το διεθνές πρότυπο ANSI/MSS‑SP‑58‑2018 καθώς και με το NB/T47039‑2013.

Τα προϊόντα πληρούν τις τεχνικές απαιτήσεις για συστήματα ηλεκτρικής ενέργειας, πετροχημικών και άλλων βιομηχανικών σωληνώσεων. Σύμφωνα με το MSS‑SP‑58‑2018, η μέγιστη επιτρεπόμενη μεταβλητότητα φορτίου για μονάδες μεταβλητού ελατηρίου δεν πρέπει να υπερβαίνει το 25% του λειτουργικού θερμού φορτίου σε πλήρη διαδρομή εργασίας.

Τεχνικές προδιαγραφές προϊόντος

Πίνακας προδιαγραφών μεταβλητής κρεμάστρας ελατηρίου	Παράδειγμα
Τύπος κρεμάστρας / Διαμόρφωση	Τύπος A, B, C, D, E, F, G
Μέγεθος ελατηρίου / Αρ.	Νο. 0 - Νο. 22
Εύρος Ταξιδίου	30mm, 60mm, 90mm, 120mm 180mm
Λειτουργικό Φορτίο	0,2 kN - 400 kN
Εγκατεστημένο φορτίο (κρύο φορτίο)	kN / kgf
Λειτουργικό Φορτίο (Θερμό Φορτίο)	kN / kgf
Κατεύθυνση Κίνησης	Ανοδικά / Κάτω
Μεταβλητότητα (%)	≤ 25% (Τυπικό)
Επεξεργασία Επιφανειών	Hot Dip Galv/ Βαμμένο
Υλικό στέγασης	Ανθρακούχο χάλυβα (Q235/Q355)

Μηχανική Εφαρμογή και Αξία

Τα συστήματα σωληνώσεων σε θερμοηλεκτρικούς σταθμούς έχουν εξαιρετικά υψηλές απαιτήσεις για την αξιοπιστία των εξαρτημάτων στήριξης. Κατά το σχεδιασμό της Υποστήριξης Μεταβλητού Ελατηρίου Θερμοηλεκτρικού Σταθμού, λάβαμε πλήρως υπόψη τα πρακτικά σημεία του μηχανικού πόνου:

Εξάλειψη πρόσθετης καταπόνησης: Εντός του καθορισμένου εύρους φορτίου-μετατόπισης, η ροπή ελατηρίου και η ροπή φορτίου διατηρούν πάντα δυναμική ισορροπία, αποφεύγοντας την παραμόρφωση του αγωγού ή τη διαρροή αρμού που προκαλείται από θερμική διαστολή και ψυχρή συστολή.

Ακριβής ρύθμιση ψυχρής κατάστασης: Ο κατασκευαστής εκτελεί τη ρύθμιση προ-συμπίεσης αυστηρά σύμφωνα με το φορτίο εγκατάστασης που παρέχεται από τον χρήστη και στερεώνει την πλάκα ένδειξης στη θεωρητική θέση εργασίας ψυχρής κατάστασης μέσω μπλοκ τοποθέτησης, διασφαλίζοντας ότι το ελατήριο είναι προσωρινά σε άκαμπτη κατάσταση κατά την επί τόπου εγκατάσταση και αποφεύγοντας τυχαία καταπόνηση κατά την κατασκευή.

Διαισθητική παρακολούθηση λειτουργίας και συντήρησης: Ο σχεδιασμός της πλάκας ένδειξης εξωτερικής μετατόπισης επιτρέπει στο προσωπικό λειτουργίας και συντήρησης να ελέγχει διαισθητικά εάν η μετατόπιση του στηρίγματος ελατηρίου υπό φορτίο εργασίας είναι σύμφωνη με τον σχεδιασμό μετά τη θέση του αγωγού σε κανονική λειτουργία, διευκολύνοντας την προληπτική συντήρηση.

Αυστηροί ποιοτικοί έλεγχοι και προδιαγραφές εγκατάστασης

Κάθε προϊόν υποβάλλεται σε ολοκληρωμένη εσωτερική δοκιμή πριν από την αποστολή

Εσωτερικά καλύμματα δοκιμών

Επιθεώρηση διαστάσεων και οπτική, PMI (Positive Material Identification), δοκιμή σκληρότητας, μη καταστροφική δοκιμή MT/PT (όπου ισχύει), δοκιμή φορτίου ελατηρίου με καμπύλες φορτίου-μετατόπισης και μέτρηση πάχους επίστρωσης. Παρέχονται εκθέσεις εργοστασιακών δοκιμών (FTR) και αναφορές δοκιμών υλικού (MTR).

Σημείωση: Οι εσωτερικές δοκιμές δεν είναι δοκιμές τρίτων διαπιστευμένων από την ILAC

Οι δοκιμές από τρίτους ή οι εργαστηριακές δοκιμές είναι διαθέσιμες ως προαιρετική, ξεχωριστή υπηρεσία.

Προαιρετικές υπηρεσίες επιθεώρησης από τρίτους (αναφέρονται χωριστά)

1. Δοκιμή υλικού

Ανάλυση χημικής σύνθεσης, δοκιμή εφελκυσμού, δοκιμή πρόσκρουσης χαμηλής θερμοκρασίας Charpy και δοκιμή σκληρότητας.

2. Συγκόλληση NDT

Δοκιμή μαγνητικών σωματιδίων (MT), δοκιμή υγρών διεισδυτών (PT), δοκιμή υπερήχων (UT) και ακτινογραφική δοκιμή (RT).

3. Δοκιμή απόδοσης φορτίου ελατηρίου

Συμπεριλαμβανομένων των καμπυλών φορτίου-μετατόπισης.

4. Επιθεώρηση αντιδιαβρωτικής προστασίας γαλβανισμού εν θερμώ / εποξειδικής επίστρωσης

5. Δοκιμές με μάρτυρες, εποπτεία εργοστασίου και επιθεώρηση πριν από την αποστολή (PSI)

Τα Πλεονεκτήματά μας

Συγκριτική αξιολόγηση έναντι του διεθνούς συστήματος υποστήριξης σωλήνων LISEGA

Η ακρίβεια φόρτωσης των προϊόντων μας, τα πρότυπα δοκιμών και τα συστήματα τεκμηρίωσης συγκρίνονται με το διεθνές σύστημα υποστήριξης σωλήνων LISEGA.

Τι Μας Ξεχωρίζει

Σε αντίθεση με τους τυπικούς εγχώριους κατασκευαστές που προμηθεύουν μόνο το ίδιο το προϊόν, παρέχουμε μια καμπύλη φορτίου-μετατόπισης με κάθε μονάδα ελατηρίου. Διευκολύνουμε επίσης δοκιμές SGS τρίτων και επιθεωρήσεις από μάρτυρες, καθώς και ελέγχους εγγράφων υποστήριξης από μηχανικούς PE/CPE για έργα στο εξωτερικό.

Γιατί να επιλέξετε την υποστήριξη μεταβλητού ελατηρίου θερμικής εγκατάστασης Tianshun;

Πλούσια εμπειρία σε έργα θερμικής ενέργειας: Τα προϊόντα χρησιμοποιούνται ευρέως σε αγωγούς ατμού-νερού και συστήματα ανάρτησης εξοπλισμού λεβήτων θερμοηλεκτρικών σταθμών στο εσωτερικό και στο εξωτερικό και έχουν αντέξει στις δοκιμές πολλαπλών κύκλων εκκίνησης και διακοπής λειτουργίας μονάδων.

Εξατομικευμένη τεχνική υποστήριξη: Παρέχουμε τεχνικές υπηρεσίες πλήρους διεργασίας από τον υπολογισμό της τάσης του αγωγού, την επιλογή τύπου και την αντιστοίχιση έως την επιτόπια καθοδήγηση εγκατάστασης, διασφαλίζοντας ότι κάθε υποστήριξη ταιριάζει με ακρίβεια στις συνθήκες εργασίας.

Σταθερή παράδοση αλυσίδας εφοδιασμού: Βασιζόμενοι σε αυτοματοποιημένες γραμμές παραγωγής και πλήρη εξοπλισμό δοκιμών στη βάση μας στο Jiangsu, διασφαλίζουμε την έγκαιρη και υψηλής ποιότητας παράδοση υλικών για έργα θερμικής ενέργειας μεγάλων παρτίδων.

Υποστήριξη πλήρους κύκλου ζωής: Δημιουργούμε αποκλειστικά αρχεία έργων και παρέχουμε αξιολόγηση κατάστασης και καθοδήγηση αντικατάστασης κατά τη συντήρηση τερματισμού λειτουργίας, μειώνοντας τους κινδύνους λειτουργίας και συντήρησης των σταθμών ηλεκτροπαραγωγής.
