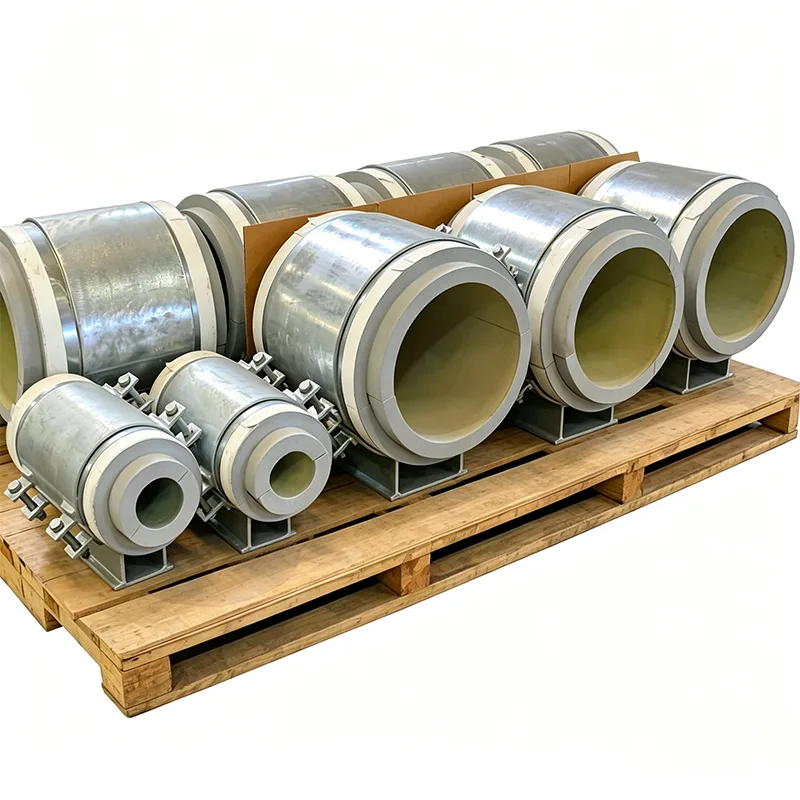

Προμονωμένα στηρίγματα σωλήνων για λάδι και αέριο

Οι αγωγοί πετρελαίου και φυσικού αερίου κινούν περισσότερα από ένα προϊόν. Μετακινούν ακατέργαστο κερί που πρέπει να παραμείνει πάνω από το σημείο έκχυσης, υγρό αέριο που μπορεί να σχηματίσει διαβρωτικούς υδρίτες σε ένα κρύο σημείο και συμπύκνωμα υψηλής πίεσης που ανακυκλώνεται μέσω γρήγορων μεταβολών της θερμοκρασίας. Σε αυτές τις υπηρεσίες, ένα μη μονωμένο στήριγμα σωλήνων είναι κάτι περισσότερο από διαρροή ενέργειας - είναι κίνδυνος ασφάλειας διεργασιών και σημείο εκκίνησης διάβρωσης. Ένα σωστά προμονωμένο στήριγμα εξαλείφει την ψυχρή γέφυρα, ενσωματώνει ένα στεγανό περίβλημα και φτάνει στο χώρο ως ένα συγκρότημα δοκιμασμένο με φορτίο. Χωρίς επιτόπια μόνωση. Χωρίς εικασίες.

Η Yangzhou Tianshun έχει παραδώσει προμονωμένα στηρίγματα για έργα πετρελαίου και φυσικού αερίου ανάντη, μεσαίας ροής και κατάντη. Τους κατασκευάζουμε για να χειριστούμε τις συγκεκριμένες προκλήσεις που ξεχωρίζουν τις σωληνώσεις πετρελαίου και φυσικού αερίου: όξινα υλικά συντήρησης, δυνατότητα επιβίωσης από την πυρκαγιά εκτόξευσης και μόνωση που δεν υποβαθμίζεται όταν εμποτίζονται υδρογονάνθρακες.

Υλικά που επιλέγονται για όξινα και διαβρωτικά περιβάλλοντα

Σε μια εγκατάσταση πετρελαίου και φυσικού αερίου, ο χάλυβας στήριξης μπορεί να εκτεθεί σε H2S, χλωρίδια και αέρα γεμάτο άλατα — μερικές φορές και τα τρία ταυτόχρονα. Δεν ρισκάρουμε με την επιλογή υλικού. Για εφαρμογές ξινής σέρβις, προμηθεύουμε πλάκες και τμήματα από ανθρακούχο χάλυβα που είναι ελεγμένα με HIC (Hydrogen-Induced Cracking) ανά NACE TM0284 και το τελικό στήριγμα μπορεί να παρασχεθεί σε πλήρη συμμόρφωση με το NACE MR0175 / ISO 15156. Όπου τα χλωρίδια είναι το κύριο μέλημα — τα τερματικά υπεράκτιας όψης είναι χωρίς χρήση. σώμα στήριξης και βίδες A4-80, αφαιρώντας τον κίνδυνο γαλβανικής διάβρωσης.

Το ίδιο το μονωτικό μπλοκ είναι κλειστό για να αντιστέκεται στην απορρόφηση υδρογονανθράκων. Για γραμμές που μεταφέρουν αργό, συμπύκνωμα ή μαζούτ, αποφεύγουμε υλικά ανοιχτής κυψέλης που θα μπορούσαν να αφαιρέσουν λάδι και να χάσουν τη θερμική απόδοση. Το κυψελωτό γυαλί και το PIR υψηλής πυκνότητας είναι οι προεπιλεγμένες επιλογές μας, ελεγμένες για χημική συμβατότητα με την αναμενόμενη έκθεση σε διαρροή.

Διατηρώντας τη θερμότητα όπου τη χρειάζεται η διαδικασία

Τα προμονωμένα στηρίγματα σωλήνων για λάδι και αέριο δεν λειτουργούν πάντα σε θερμοκρασίες ατμού, αλλά συχνά θερμαίνονται ή ανιχνεύονται για να διατηρηθεί η ροή του περιεχομένου. Ένα στήριγμα που επιτρέπει τη διαφυγή της θερμότητας σε ένα σημείο μπορεί να προκαλέσει τοπική ψύξη που οδηγεί σε εναπόθεση κεριού, σχηματισμό υδρίτη ή αύξηση του ιξώδους. Τα προμονωμένα μας στηρίγματα χρησιμοποιούν ένα φέρον μονωτικό μπλοκ επιλεγμένο για τη συγκεκριμένη θερμοκρασία σχεδιασμού:

Υπό το μηδέν έως 85°C: PIR υψηλής πυκνότητας για ψυκτικούς θαλάμους επεξεργασίας αερίου, αποθήκευση υγραερίου και μονάδες αφυδάτωσης κρύου νερού προς αέριο.

Έως 140°C: PIR με υψηλή βαθμολογία θερμοκρασίας για ιχνηλατημένες γραμμές αργού και συστήματα θερμού λαδιού.

Έως 400°C: πυριτικό ασβέστιο για γραμμές ασφάλτου με ατμό, θερμαντήρες πετρελαίου και σωληνώσεις διεργασίας διυλιστηρίου.

Το πάχος του μπλοκ ταιριάζει ακριβώς με τις προδιαγραφές μόνωσης του σωλήνα και η αντοχή σε θλίψη ελέγχεται έναντι του πλήρους φορτίου υδροδοκιμής — επειδή ένα μπλοκ που συνθλίβεται κατά τη θέση σε λειτουργία δεν θα μονώσει τίποτα.

Πυροπροστασία που κερδίζει χρόνο

Σε μια υπεράκτια πλατφόρμα ή σε μια μονάδα φυσικού αερίου, ένα συγκρότημα στήριξης που καταρρέει κατά τη διάρκεια μιας πυρκαγιάς αφαιρεί τον περιορισμό από τον σωλήνα, οδηγώντας ενδεχομένως σε ρήξη και κλιμάκωση. Μπορούμε να ενσωματώσουμε την παθητική πυροπροστασία απευθείας στο προμονωμένο στήριγμα: ένα διογκούμενο ή ενδόθερμο χαλάκι είναι κολλημένο στη χαλύβδινη βάση και στα πλευρικά τοιχώματα κάτω από την επένδυση και το συγκρότημα μπορεί να πιστοποιηθεί για να διατηρεί την φέρουσα ακεραιότητα για καθορισμένο χρονικό διάστημα υπό πυρκαγιά (ISO 22899) ή 43O8Souric. Αυτό μετατρέπει την υποστήριξη σε μέρος του συστήματος ασφαλείας, όχι απλώς σε εξάρτημα εξοικονόμησης ενέργειας.

Το εργοστασιακό ενσωματωμένο φράγμα ατμών εξαλείφει τους κινδύνους CUI τοποθεσίας

Η διάβρωση κάτω από τη μόνωση είναι το πιο ακριβό αντικείμενο επιθεώρησης και επισκευής σε πολλές εγκαταστάσεις πετρελαίου και φυσικού αερίου. Σχεδόν πάντα ξεκινά από μια διείσδυση στήριξης όπου το φράγμα ατμών κόβεται με το χέρι και σφραγίζεται με ταινία που χάνει την πρόσφυση μετά από μερικά καλοκαίρια. Τα στηρίγματα μας συνοδεύονται από ένα συνεχές μεταλλικό κολάρο στεγανοποίησης που είναι εργοστασιακά συγκολλημένο στο σώμα στήριξης. Το πλήρωμα του εργοταξίου περνά το μονωτικό χιτώνιο του σωλήνα κατευθείαν πάνω σε αυτό το κολάρο και το σφραγίζει με μια συγκεκριμένη κόλλα ή ταινία συμπίεσης. Το αποτέλεσμα είναι μια στεγανή μετάβαση που μπορεί να επιθεωρηθεί οπτικά από το εξωτερικό - και που δεν θα ανοίξει δύο χρόνια αργότερα.

Έτοιμη τεκμηρίωση για κάθε ελεγκτή

Κάθε προμονωμένο στηρίγμα σωλήνων για πετρέλαιο και αέριο που παρέχουμε σε ένα έργο πετρελαίου και φυσικού αερίου περιλαμβάνει:

EN 10204 Πιστοποιητικά υλικού τύπου 3.1 με αποτελέσματα δοκιμών HIC όπου καθορίζεται η ξινή υπηρεσία.

Φύλλα δεδομένων μονωτικών μπλοκ με αντοχή σε θλίψη, θερμική αγωγιμότητα και βαθμολογία πυρκαγιάς.

Το NDT αναφέρει για οποιεσδήποτε συγκολλήσεις, συμπεριλαμβανομένου του PT/MT και της ακτινογραφίας, εάν ζητηθεί.

Πιστοποιητικά επιθεώρησης τελικών διαστάσεων και δοκιμής φορτίου.

Σήμανση CE και Δήλωση Απόδοσης σύμφωνα με την ΕΕ 305/2011 όπου ισχύει.

Τυπικές εφαρμογές πετρελαίου και φυσικού αερίου

Πολλαπλοί παραγωγής φρεατίων και γραμμές συγκέντρωσης (χερσαία και υπεράκτια)

Μονάδες αφυδάτωσης αερίων και αφαίρεσης όξινων αερίων

Σωληνώσεις αποθήκευσης και μεταφοράς LPG και NGL

Μονάδες διεργασίας διυλιστηρίου: ακατέργαστη απόσταξη, υδροπυρόλυση, αναμόρφωση

Θερμαινόμενες γραμμές ασφάλτου και βαρέος πετρελαίου

Πλατφόρμες υπεράκτιων πλατφορμών και ενότητες διαδικασίας FPSO

Γιατί Tianshun για προμονωμένα στηρίγματα πετρελαίου και αερίου;

Κατανοούμε ότι οι προδιαγραφές υποστήριξης πετρελαίου και φυσικού αερίου είναι πυκνές με απαιτήσεις υλικού, ρήτρες συμμόρφωσης NACE και απαιτήσεις πυροπροστασίας. Οι μηχανικοί μας διάβασαν αυτές τις προδιαγραφές γραμμή προς γραμμή πριν δημιουργήσουν ένα μόνο σχέδιο. Μπορούμε να διασταυρώσουμε την κατηγορία σωλήνων, το πρότυπο μόνωσης και τη δομική φόρτωσή σας για να παραδώσουμε ένα μοναδικό συγκρότημα που ελέγχει κάθε κουτί — και το υποστηρίζουμε με την τεκμηρίωση για να το αποδείξουμε. Πάνω από το 70% των πελατών μας επιστρέφουν για το επόμενο έργο, το οποίο είναι η ισχυρότερη μαρτυρία που μπορούμε να προσφέρουμε.

FAQ

Ε: Μπορούν οι υποστηρίξεις σας να χρησιμοποιηθούν σε περιβάλλοντα σέρβις;

Α: Ναι. Παρέχουμε στηρίγματα με ατσάλι ελεγμένο με HIC και συμμόρφωση με το NACE MR0175/ISO 15156 για εφαρμογές ξινιού αερίου και αργού πετρελαίου.

Ε: Προσφέρετε εκδόσεις με υψηλή βαθμολογία;

Α: Ναι. Μπορούμε να ενσωματώσουμε παθητική πυροπροστασία με ονομαστική πυρκαγιά (H-60 ή J-60) ή κυτταρινική φωτιά, διατηρώντας την φέρουσα ακεραιότητα κατά τη διάρκεια της ονομαστικής περιόδου.

Ε: Πώς εμποδίζετε τη μόνωση να απορροφά λάδι ή χημικά;

Α: Χρησιμοποιούμε υλικά κλειστών κυψελών όπως κυψελοειδές γυαλί ή PIR που αντιστέκονται στην απορρόφηση υγρών υδρογονανθράκων. Η μόνωση ανοιχτής κυψέλης δεν καθορίζεται ποτέ για πετρέλαιο και αέριο χωρίς προστατευτικό φράγμα.

Ε: Μπορούν τα στηρίγματα να αντέξουν τα υψηλά φορτία από τον σωλήνα βαρέος τοίχου;

Α: Απολύτως. Υπολογίζουμε την πίεση ρουλεμάν τόσο σε συνθήκες λειτουργίας όσο και σε συνθήκες υδροδοκιμής και επιλέγουμε ανάλογα την ποιότητα του μπλοκ μόνωσης.

Κάθε προϊόν ελέγχεται πλήρως στο σπίτι πριν από την αποστολή

Πριν από την αποστολή, κάθε προϊόν περνά από ένα πλήρες πρόγραμμα εσωτερικών δοκιμών. Αυτό το πρόγραμμα καλύπτει διαστάσεων και οπτική επιθεώρηση, PMI (Positive Material Identification), δοκιμή σκληρότητας, μη καταστροφική δοκιμή MT/PT όπου ισχύει, δοκιμή φορτίου ελατηρίου με καμπύλες φορτίου-μετατόπισης και μέτρηση πάχους επίστρωσης. Οι εκθέσεις εργοστασιακών δοκιμών (FTR) και οι αναφορές δοκιμών υλικού (MTR) παρέχονται μαζί με την αποστολή.

Αυτή η εσωτερική δοκιμή δεν είναι διαπιστευμένη από την ILAC δοκιμή τρίτου μέρους

Εάν απαιτείται δοκιμή από τρίτους ή εργαστηριακές δοκιμές, μπορεί να διευθετηθεί ξεχωριστά ως προαιρετική υπηρεσία.

Προαιρετικές υπηρεσίες επιθεώρησης από τρίτους (αναφέρονται χωριστά)

1. Δοκιμή υλικού

Διατίθενται ανάλυση χημικής σύνθεσης, δοκιμή εφελκυσμού, δοκιμή πρόσκρουσης χαμηλής θερμοκρασίας Charpy και δοκιμή σκληρότητας.

2. Συγκόλληση NDT

Μπορούν να παρέχονται Δοκιμές Μαγνητικών Σωματιδίων (MT), Δοκιμές Διεισδύσεως Υγρών (PT), Δοκιμές Υπερήχων (UT) και Ακτινογραφικές Δοκιμές (RT).

3. Δοκιμή απόδοσης φορτίου ελατηρίου

Περιλαμβάνονται καμπύλες φορτίου-μετατόπισης.

4. Επιθεώρηση αντιδιαβρωτικής προστασίας γαλβανισμού εν θερμώ / εποξειδικής επίστρωσης

5. Δοκιμές με μάρτυρες, εποπτεία εργοστασίου και επιθεώρηση πριν από την αποστολή (PSI)

Τι μας κάνει διαφορετικούς

Συγκριτική αξιολόγηση έναντι του διεθνούς συστήματος υποστήριξης σωλήνων LISEGA

Για την ακρίβεια φόρτωσης, τα πρότυπα δοκιμών και τα συστήματα τεκμηρίωσης, χρησιμοποιούμε το διεθνές σύστημα υποστήριξης σωλήνων LISEGA ως σημείο αναφοράς μας.

Περισσότερα από έναν τυπικό εγχώριο κατασκευαστή

Ένας τυπικός εγχώριος κατασκευαστής συνήθως προμηθεύει μόνο το προϊόν. Προχωράμε παραπέρα παρέχοντας μια καμπύλη φορτίου-μετατόπισης με κάθε μονάδα ελατηρίου. Βοηθάμε επίσης στη διευθέτηση δοκιμών SGS τρίτων και επιθεωρήσεων από μάρτυρες, και υποστηρίζουμε ελέγχους εγγράφων από μηχανικούς PE/CPE για έργα στο εξωτερικό.
