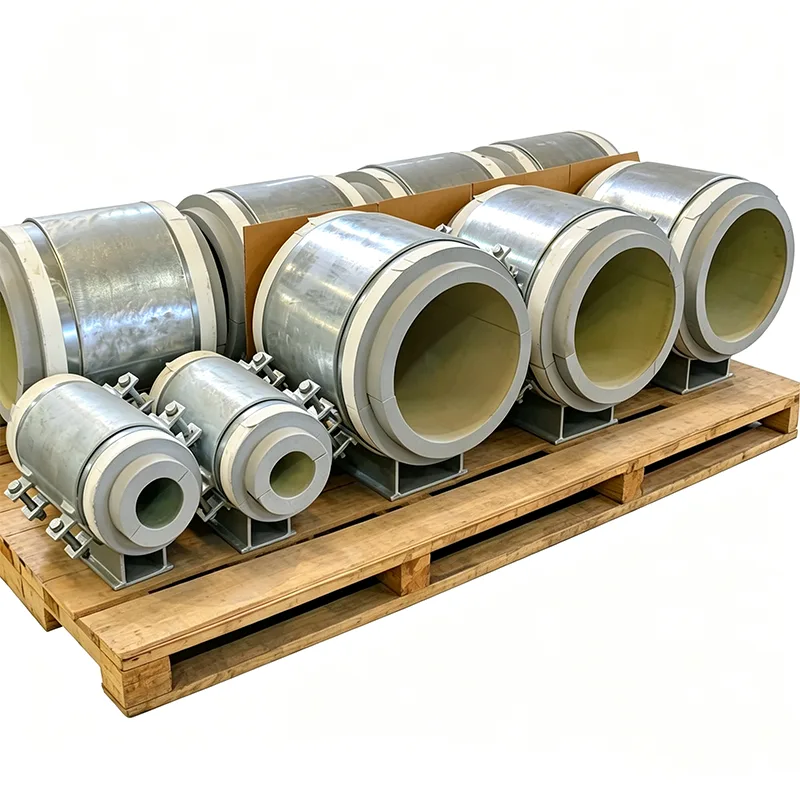

Προμονωμένα στηρίγματα σωλήνων που τοποθετούνται στη βάση

Η μόνωση που κατασκευάζεται στο πεδίο γύρω από τα στηρίγματα σωλήνων δημιουργεί αδύναμα σημεία σε οποιοδήποτε προμονωμένο σύστημα. Τα στηρίγματα προμονωμένων σωλήνων που τοποθετούνται στη βάση του Yangzhou Tianshun φτάνουν ως μια ενιαία εργοστασιακή μονάδα με πλήρως ενσωματωμένο μονωτικό μπλοκ, ενσωματωμένο φράγμα ατμών και προαιρετικές πλάκες ολίσθησης — κοπή εργασίας στο εργοτάξιο, εξάλειψη θερμικών γεφυρών και επιτάχυνση της εγκατάστασης. Ζητήστε μια προσφορά, στείλτε τις προδιαγραφές μόνωσης ή συζητήστε τις απαιτήσεις του έργου σας.

Σε ένα έργο προμονωμένων σωληνώσεων — δίκτυα τηλεθέρμανσης, τηλεψύξης ή βιομηχανικές γραμμές ζεστού και ψυχρού — το σύστημα μόνωσης είναι τόσο ισχυρό όσο το πιο αδύναμο σημείο του. Οι θέσεις υποστήριξης είναι συνήθως αυτό το αδύναμο σημείο. Η επιτόπια μόνωση γύρω από ένα πέδιλο σωλήνα, το κόψιμο του υλικού του μπλοκ σε μέγεθος και η σφράγιση του φράγματος ατμών σε άβολες θέσεις απαιτεί χρόνο, εξαρτάται σε μεγάλο βαθμό από την ικανότητα του τεχνικού εγκατάστασης και είναι δύσκολο να επιθεωρηθεί σωστά όταν συνεχιστεί η επένδυση.

Τα στηρίγματα προμονωμένων σωλήνων που είναι τοποθετημένα στη βάση εξαλείφουν αυτήν την εργασία στο χώρο. Το φέρον μονωτικό μπλοκ είναι εργοστασιακά συνδεδεμένο μέσα στο μεταλλικό σώμα στήριξης και σφραγισμένο μέσα σε ένα συνεχές χιτώνιο πριν φύγει από το εργοστάσιό μας. Το συγκρότημα φτάνει στο εργοτάξιο ως μια ενιαία, έτοιμη για εγκατάσταση μονάδα: βιδώστε τη στη βάση ή στη χαλυβουργία, τοποθετήστε το σωλήνα και συνδέστε τη μόνωση του παρακείμενου σωλήνα απευθείας στο ενσωματωμένο κολάρο στεγανοποίησης του στηρίγματος. Κατασκευάζουμε αυτά τα στηρίγματα στις εγκαταστάσεις μας στο Yangzhou από το 2012, για έργα όπου η συνέπεια, η ταχύτητα και η μακροπρόθεσμη απόδοση μόνωσης είναι αδιαπραγμάτευτα.

Τι παίρνετε σε μία εργοστασιακή συναρμολόγηση

Κάθε βάση στήριξης προμονωμένου σωλήνος που τοποθετείται στη βάση αποτελείται από τρία ενσωματωμένα στρώματα:

Μια άκαμπτη πλάκα βάσης από χάλυβα με προ-τρυπημένες οπές για μπουλόνια αγκύρωσης, με μέγεθος ανάλογα με τις απαιτήσεις δομικής φόρτισης και σεισμικής φόρτισης.

Ένα μονωτικό μπλοκ υψηλής πυκνότητας, επιλεγμένο για τη θερμοκρασία λειτουργίας, πλήρως αποτυπωμένο μέσα στο μεταλλικό σώμα. Για ζεστές υπηρεσίες έως 140°C, χρησιμοποιούμε συνήθως πολυουρεθάνη υψηλής πυκνότητας (PUR) ή πολυισοκυανουρικό (PIR). Για κρύο νερό και εφαρμογές κάτω από το μηδέν, χρησιμοποιείται κυψελοειδές γυαλί κλειστής κυψέλης ή PIR με βαθμολογία σέρβις χαμηλής θερμοκρασίας.

Βάση σωλήνα ή σέλα που κατανέμει το φορτίο στο μονωτικό μπλοκ, στερεωμένο μηχανικά για να αποτρέψει την περιστροφή ή την ανύψωση. Η βάση είναι σχεδιασμένη με ακτίνα που ταιριάζει με την εξωτερική διάμετρο του σωλήνα και περιλαμβάνει προστατευτική επένδυση για την αποφυγή ζημιών στην επίστρωση.

Ολόκληρο το μεταλλικό συγκρότημα είναι στάνταρ γαλβανισμένο εν θερμώ, με ανοξείδωτο χάλυβα διαθέσιμο για διαβρωτικά περιβάλλοντα. Επειδή το μπλοκ μόνωσης είναι κολλημένο κάτω από ελεγχόμενες εργοστασιακές συνθήκες, η διαδρομή του φορτίου συμπίεσης είναι απόλυτα κάθετη και δεν υπάρχουν κενά αέρα που θα επέτρεπαν την απώλεια θερμότητας ή τη μετανάστευση υγρασίας με την πάροδο του χρόνου.

Χωρίς θερμογέφυρες, χωρίς διαρροές ατμών

Το καθοριστικό χαρακτηριστικό αυτής της υποστήριξης είναι ότι η χαλύβδινη πλάκα βάσης και η βάση του σωλήνα δεν έρχονται ποτέ σε επαφή. Το μονωτικό μπλοκ αντέχει όλο το βάρος του σωλήνα και λειτουργεί ως θερμοδιακοπή. Σε έναν κρύο σωλήνα, αυτό σημαίνει ότι δεν σχηματίζεται πάγος στην πλάκα βάσης ή στον δομικό χάλυβα κάτω από αυτήν. Σε έναν ζεστό σωλήνα, σημαίνει ότι δεν χάνεται θερμότητα στο θεμέλιο.

Για το φράγμα ατμών, κατασκευάζουμε το στήριγμα με ενσωματωμένη μεταλλική φλάντζα στεγανοποίησης περιμετρικά. Το μονωτικό χιτώνιο σωλήνα που εφαρμόζεται στο σημείο - είτε πρόκειται για μεταλλικό φύλλο με σπειροειδή περιέλιξη είτε για θερμοσυστελλόμενο χιτώνιο - προσκρούει σε αυτή τη φλάντζα και σφραγίζεται με κόλλα ή ταινία, δημιουργώντας μια συνεχή, επιθεωρήσιμη στεγανοποίηση ατμού. Επίσης, κόβουμε εκ των προτέρων τη δευτερεύουσα μόνωση γύρω από το σώμα στήριξης, έτσι ώστε τα συνεργεία του εργοταξίου να μην χρειάζεται να τροποποιούν τμήματα μόνωσης εν κινήσει.

Όταν πρέπει να γίνει κίνηση στην υποστήριξη

Σε πολλές προμονωμένες γραμμές, ο σωλήνας πρέπει να ολισθαίνει μέσα από το στήριγμα καθώς διαστέλλεται και συστέλλεται. Μπορούμε να ενσωματώσουμε μια ολισθαίνουσα επιφάνεια χαμηλής τριβής στο στήριγμα που τοποθετείται στη βάση χωρίς να διακυβεύεται η μόνωση. Ένα γυαλισμένο φύλλο από ανοξείδωτο χάλυβα είναι κολλημένο στην κάτω πλευρά του μονωτικού μπλοκ, σε συνδυασμό με ένα επίθεμα PTFE ή γραφίτη στην κορυφή της πλάκας βάσης. Ολόκληρο το συγκρότημα ολίσθησης περικλείεται μέσα στο σφραγισμένο σώμα στήριξης, έτσι ώστε να μην μπορεί να φτάσει σκόνη ή υγρασία στις επιφάνειες ολίσθησης. Το εύρος κίνησης σχεδιασμού υπολογίζεται για να ταιριάζει με την ανάλυση τάσης του σωλήνα σας, με ένα γενναιόδωρο περιθώριο ασφαλείας.

Τεκμηρίωση που ταιριάζει με την ποιότητα του προϊόντος

Κάθε παραγγελία προμονωμένης υποστήριξης από την Tianshun περιλαμβάνει:

EN 10204 Πιστοποιητικά υλικού τύπου 3.1 για όλους τους δομικούς χάλυβες και τα μπουλόνια.

Φύλλα δεδομένων μονωτικού υλικού που αναφέρουν θερμική αγωγιμότητα, αντοχή σε θλίψη και διαπερατότητα υδρατμών στη θερμοκρασία σχεδιασμού.

Εκθέσεις επιθεώρησης διαστάσεων που επιβεβαιώνουν το πάχος του μπλοκ, τις διαστάσεις της πλάκας βάσης και το συνολικό ύψος και την ευθυγράμμιση του συγκροτήματος.

Αρχεία εργοστασιακής παραγωγής που δείχνουν τις περιβαλλοντικές συνθήκες κατά τη συγκόλληση και τη σκλήρυνση, οι οποίες είναι κρίσιμες για τη μακροπρόθεσμη ακεραιότητα πρόσφυσης.

Τυπικές Εφαρμογές

Δίκτυα αστικής θέρμανσης και ψύξης, όπου τα προμονωμένα συστήματα συγκολλημένων σωλήνων είναι στάνταρ

Θαμμένες και υπέργειες προμονωμένες σχάρες σωλήνων σε βιομηχανικές εγκαταστάσεις

ΥΦΑ και κρυογονικές σωληνώσεις όπου ένα εργοστασιακά σφραγισμένο φράγμα ατμών μειώνει σημαντικά τις καθυστερήσεις θέσης σε λειτουργία

Εγκαταστάσεις τροφίμων και φαρμακευτικών προϊόντων που απαιτούν υγιεινές, καθαρίσιμες επιφάνειες στήριξης

Κάθε έργο όπου η μείωση της επιτόπιας εργασίας μόνωσης είναι ένα μετρήσιμο κόστος και όφελος από το πρόγραμμα

Γιατί να επιλέξετε το Tianshun για προμονωμένα στηρίγματα;

Δεν αντιμετωπίζουμε τη μόνωση ως εκ των υστέρων σκέψη και δεν βάζουμε απλά ένα κομμάτι σε ένα τυπικό παπούτσι. Η εσωτερική μας ομάδα μηχανικών λαμβάνει τα μεγέθη των σωλήνων, τις προδιαγραφές μόνωσης και τα δομικά φορτία σας και διαμορφώνει κάθε στήριγμα έτσι ώστε το μπλοκ μόνωσης να λειτουργεί εντός της επιτρεπόμενης θλιπτικής τάσης, το φράγμα ατμών να μπορεί να εκτελεστεί από το πλήρωμα του εργοταξίου χωρίς αυτοσχεδιασμούς και η πλάκα βάσης να ταιριάζει με τη διάταξη του πολιτικού ή δομικού χάλυβα. Αυτή η προσέγγιση πρώτης σχεδίασης, σε συνδυασμό με την 14χρονη εμπειρία μας και το ποσοστό επαναλαμβανόμενων παραγγελιών άνω του 70%, διασφαλίζει ότι λαμβάνετε υποστήριξη που διατηρεί τη θερμότητα εκεί που ανήκει και τη συμπύκνωση.

FAQ

Ε: Μπορεί να αντικατασταθεί το μονωτικό μπλοκ εάν είναι κατεστραμμένο;

Α: Είναι συγκολλημένο και ενθυλακωμένο, καθιστώντας την αντικατάσταση πεδίου μη πρακτική. Συνιστούμε να παραγγείλετε μια ανταλλακτική διάταξη για κρίσιμες τοποθεσίες. Το στιβαρό ατσάλινο σώμα ελαχιστοποιεί τον κίνδυνο ζημιάς κατά το χειρισμό.

Ε: Ποιο εύρος θερμοκρασίας καλύπτουν αυτά τα στηρίγματα;

A: Από -196°C έως +140°C για τυπικούς συνδυασμούς PIR/κυψελωτού γυαλιού. Για υψηλότερες θερμοκρασίες, μπορούν να χρησιμοποιηθούν μπλοκ πυριτικού ασβεστίου.

Ε: Χρειάζεται να παρέχω τη δική μου πλάκα διαφάνειας;

Α: Όχι. Μπορούμε να ενσωματώσουμε την πλάκα ολίσθησης κατά την κατασκευή και η επιφάνεια ολίσθησης παραμένει σφραγισμένη μέσα στο σώμα στήριξης.

Ε: Πώς σφραγίζω τη μόνωση του σωλήνα στην υποστήριξή σας;

Α: Παρέχουμε ένα μεταλλικό κολάρο στεγανοποίησης γύρω από το στήριγμα. Η ομάδα του ιστότοπού σας απλώς στηρίζει το μονωτικό τζάκετ του σωλήνα μέχρι αυτό το κολάρο και το σφραγίζει με κολλητική ταινία ή μαστίχα που προορίζεται για την τοποθεσία.

Ε: Ποια πρότυπα ισχύουν;

Α: Κατασκευή χάλυβα στο MSS SP-58/69. Τα μονωτικά μπλοκ συμμορφώνονται με το EN 14305 (κυτταρικό γυαλί) ή το EN 13165 (PUR/PIR). Μπορούμε επίσης να συναντήσουμε συγκεκριμένους κωδικούς έργων όπως το EN 253 για σωλήνες τηλεθέρμανσης.
