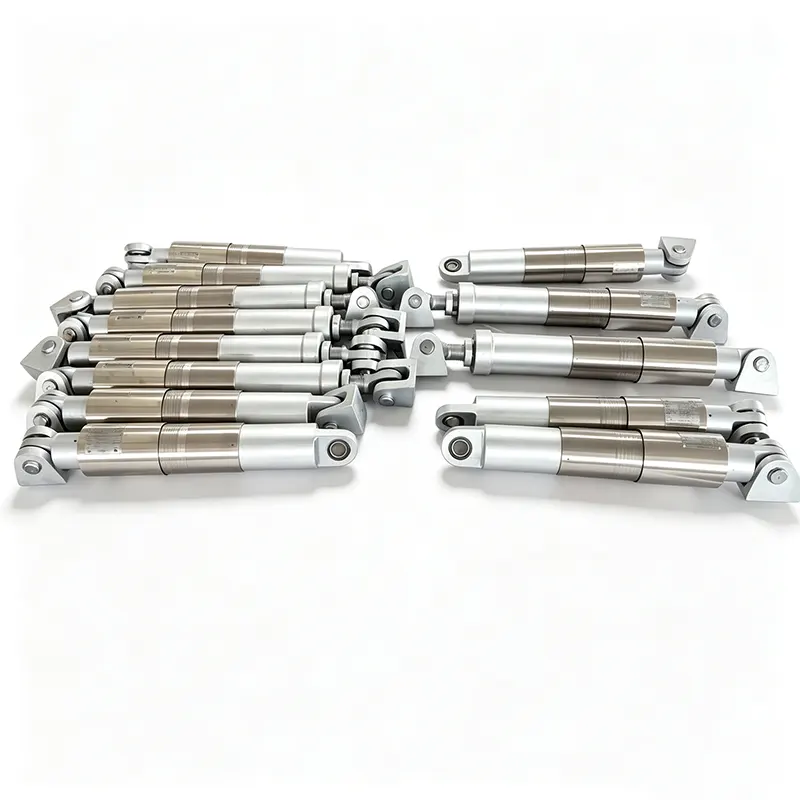

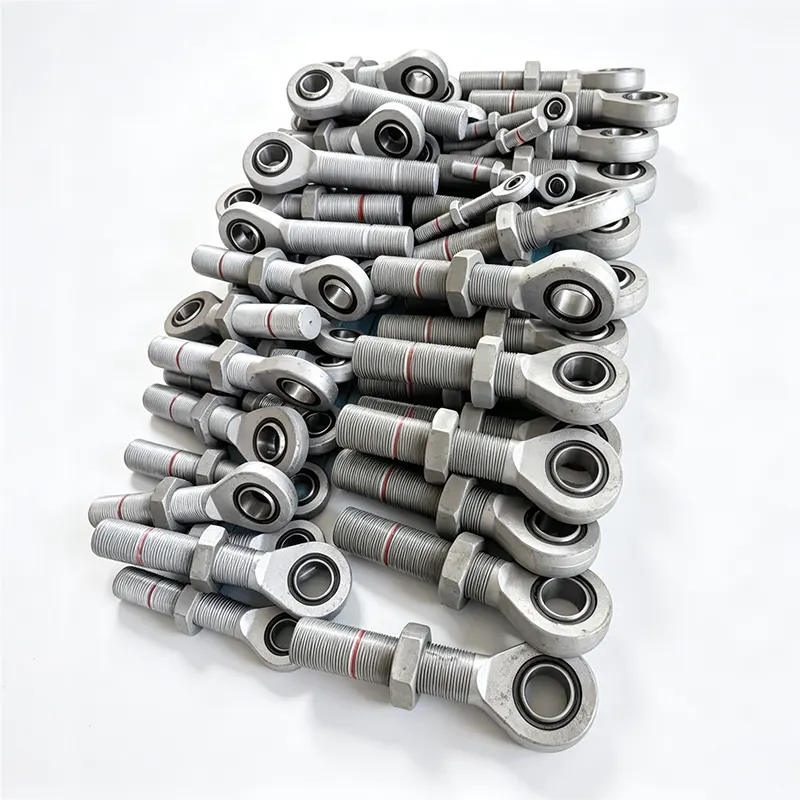

Υδραυλικά Snubbers για συγκράτηση σωλήνων

Η Yangzhou Tianshun προμηθεύει υδραυλικά snubber σε εγκαταστάσεις παραγωγής ενέργειας, πετροχημικών και πυρηνικών εγκαταστάσεων από το 2012. Τα snubber της σειράς YZN μας λειτουργούν σε περισσότερες από 45 χώρες, με την υποστήριξη ενός εργοστασίου 35.000 m², πάνω από 100 ειδικευμένου προσωπικού και ενός συστήματος ποιότητας πιστοποιημένο κατά ISO 290501.

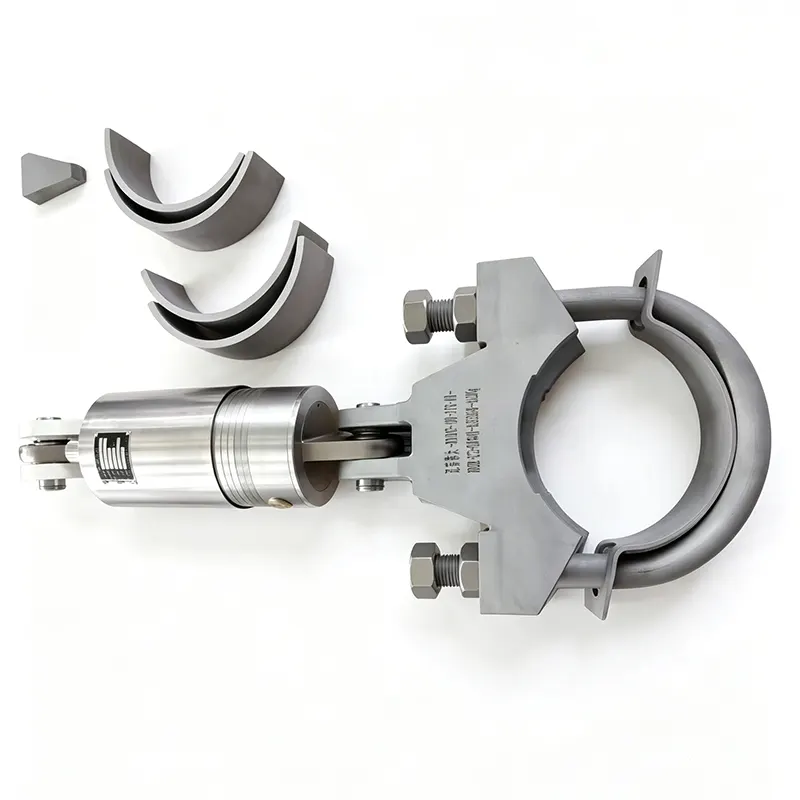

Πώς ένα υδραυλικό snubber προστατεύει τις σωληνώσεις

Ένα υδραυλικό snubber είναι ένα ευαίσθητο στην ταχύτητα συγκράτηση. Υπό κανονικές συνθήκες λειτουργίας, η θερμική διαστολή και συστολή προκαλούν αργή κίνηση του σωλήνα. Το Hydraulic Snubbers for Pipe Restraint ακολουθεί αυτή την κίνηση χωρίς πρακτικά καμία αντίσταση, λειτουργώντας σαν ένα στήριγμα ελεύθερης ολίσθησης. Όταν ο σωλήνας υφίσταται μια ξαφνική επιτάχυνση - από σφυρί νερού, εκκένωση βαλβίδας ασφαλείας, σεισμική δραστηριότητα ή διακοπή της αντλίας - η εσωτερική βαλβίδα κλείνει μέσα σε ένα κλάσμα του δευτερολέπτου. Εκείνη τη στιγμή, το snubber γίνεται ένα σχεδόν άκαμπτο γόνατο, μεταφέροντας το δυναμικό φορτίο στη δομή του κτιρίου ή στο σημείο αγκύρωσης και αποτρέποντας τη μετατόπιση του σωλήνα που διαφορετικά θα μπορούσε να προκαλέσει ζημιά στην πρόσκρουση, υπερένταση ή αστοχία κόπωσης.

Η κρίσιμη διάκριση είναι το κατώφλι ταχύτητας. Οι αργές κινήσεις περνούν απεριόριστα. Οι γρήγορες κινήσεις κλειδώνονται έξω. Αυτό επιτρέπει σε ένα σύστημα σωληνώσεων να διατηρεί την ευελιξία του για παρατεταμένους θερμικούς κύκλους ενώ δέχεται στιγμιαία συγκράτηση μόνο όταν χρειάζεται.

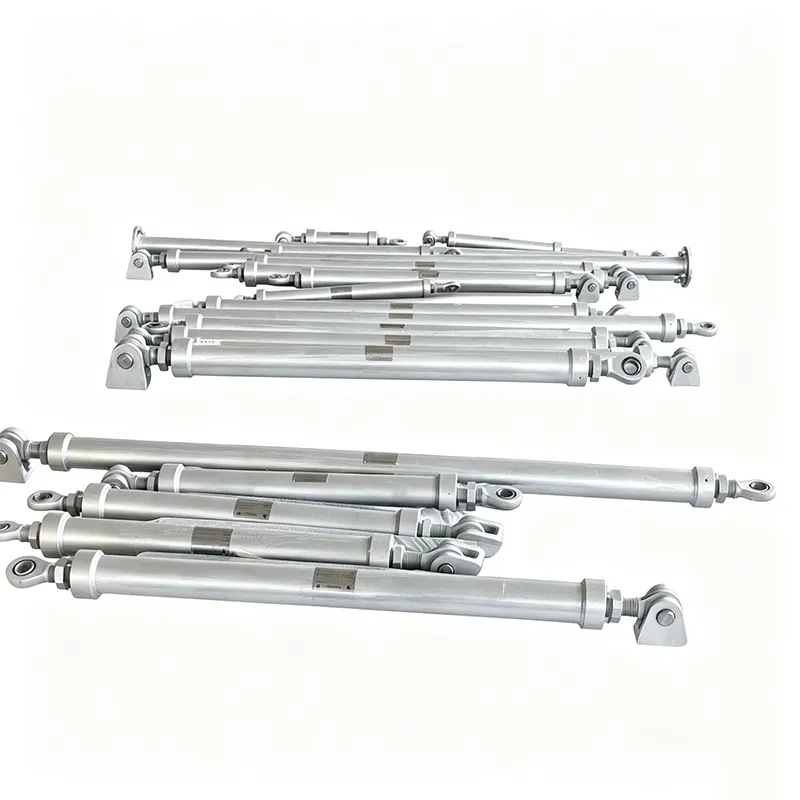

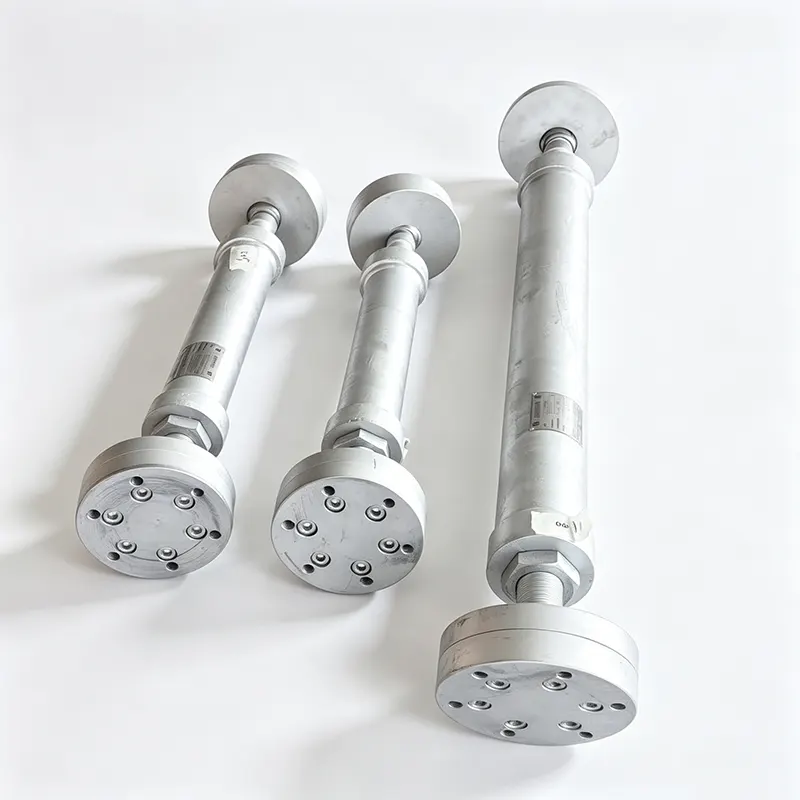

Σχεδιασμός και χαρακτηριστικά της σειράς YZN

Ορατός δείκτης θέσης

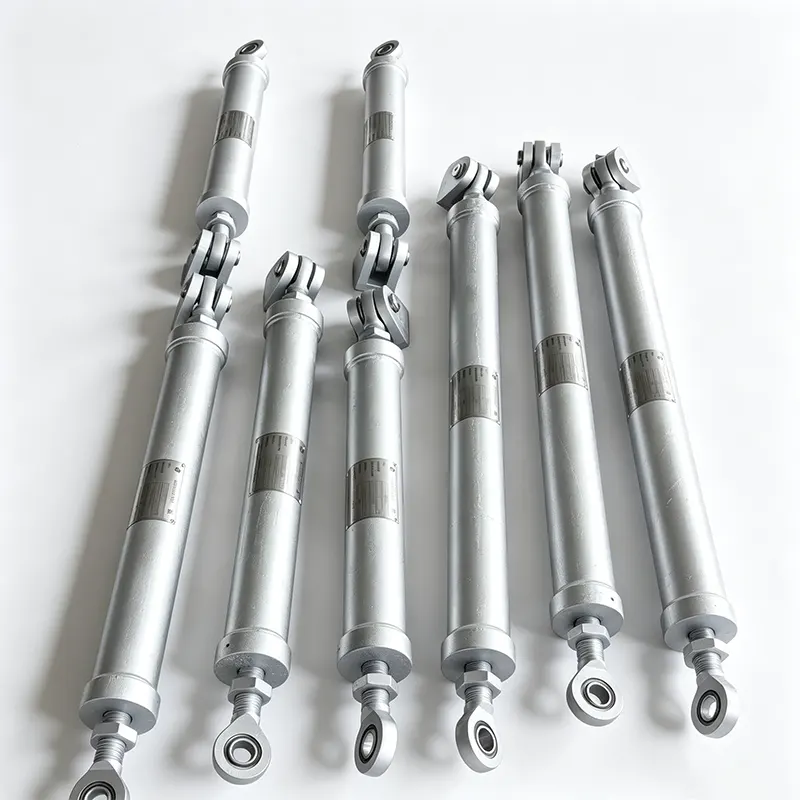

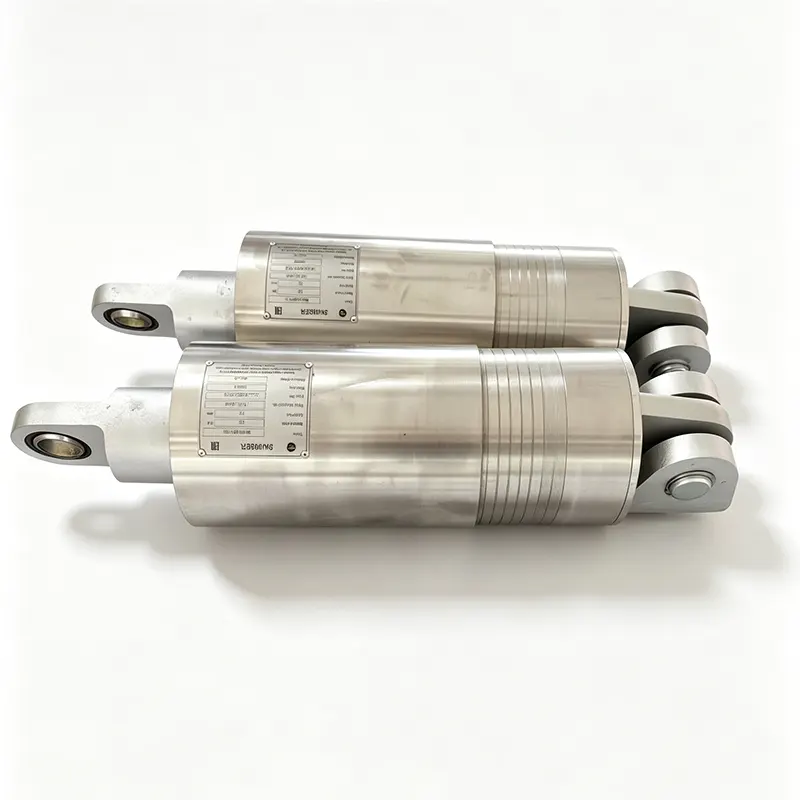

Μια σαφής μηχανική ένδειξη στο σώμα snubber δείχνει το διαθέσιμο εύρος διαδρομής και προς τις δύο κατευθύνσεις. Οι ομάδες συντήρησης μπορούν να επαληθεύσουν με μια ματιά εάν η μονάδα λειτουργεί εντός του σχεδιασμού της διαδρομής ή χρειάζεται προσαρμογή, χωρίς να αποσυνδέσουν τη συσκευή.

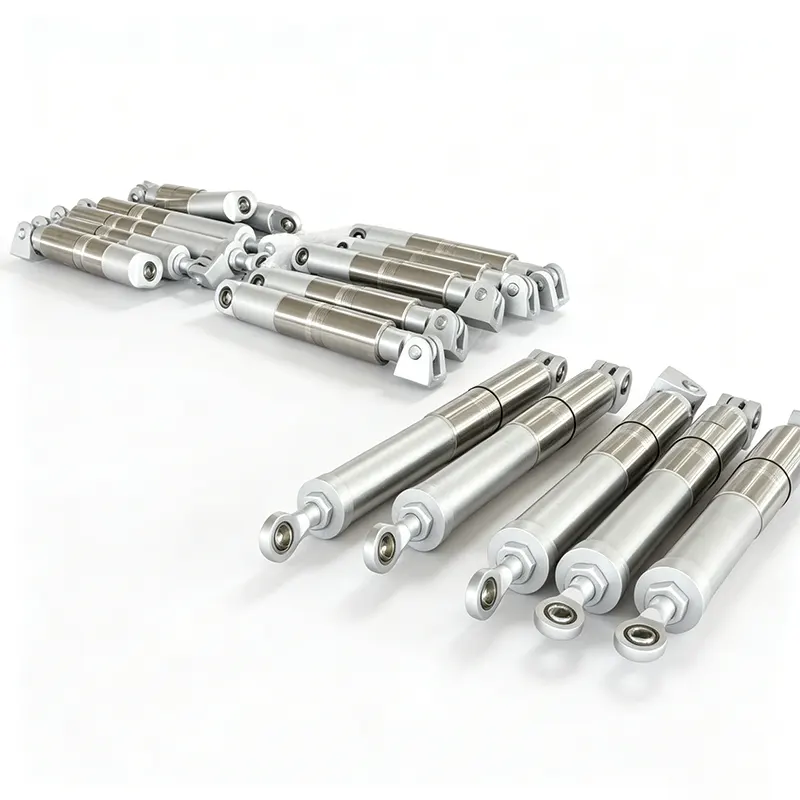

Συμπαγής και συμμετρική κατασκευή

Η συμμετρική διάταξη απλοποιεί τον προσανατολισμό της εγκατάστασης και μειώνει την πιθανότητα λανθασμένης τοποθέτησης. Το συμπαγές περίβλημά του ταιριάζει σε σφιχτές σχάρες σωλήνων και σε περιοχές με συμφόρηση όπου δεν μπορούν να τοποθετηθούν μεγαλύτερα ελατήρια ή άκαμπτα αντηρίδες.

Χαμηλή τριβή και σύντομος χρόνος ασφάλισης

Η εσωτερική τριβή ελαχιστοποιείται μέσω μηχανικής κατεργασίας ακριβείας και επιλογής στεγανοποίησης. Ο χρόνος δυναμικής απόκρισης, το διάστημα από την έναρξη της γρήγορης κίνησης έως το πλήρες κλείδωμα, είναι εξαιρετικά σύντομο. Αυτό διασφαλίζει ότι ο σωλήνας αντιμετωπίζει αμελητέα μετατόπιση πριν από την εμπλοκή του ελατηρίου, κάτι που είναι κρίσιμο για την προστασία ευαίσθητου εξοπλισμού, όπως οι συνδέσεις στροβίλου και τα ακροφύσια των δοχείων πίεσης.

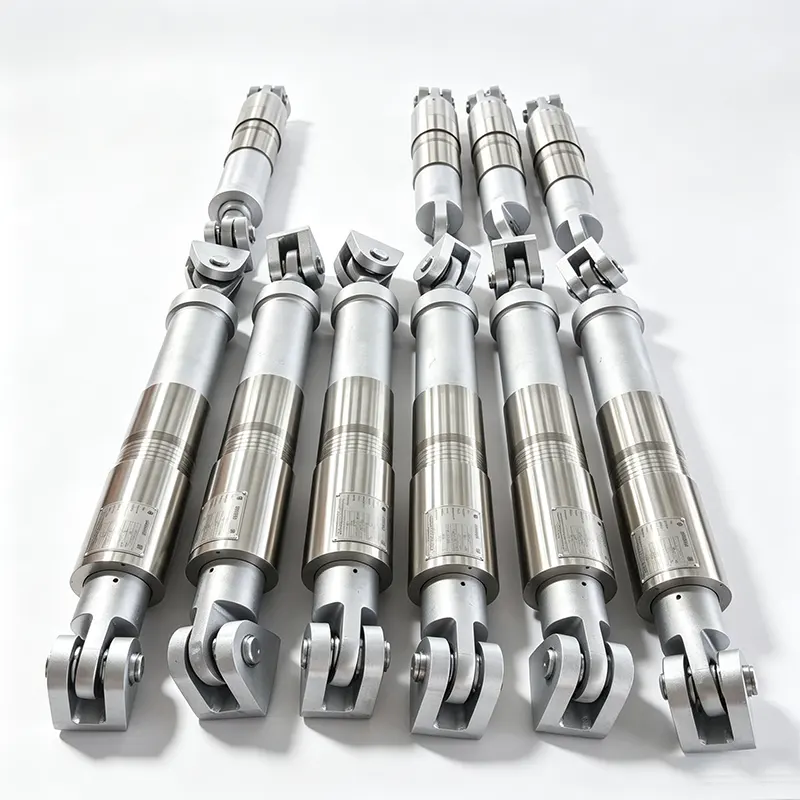

Υψηλή ικανότητα κλειδώματος

Όταν είναι κλειδωμένα, τα Υδραυλικά Snubbers for Pipe Restraint μπορούν να διατηρήσουν σημαντικά φορτία εφελκυσμού και συμπίεσης χωρίς να υποχωρούν. Η δύναμη απόσβεσης που δημιουργείται κατά τη δυναμική απόκριση είναι ανάλογη με την ταχύτητα εισόδου και μπορεί να καθοριστεί μέχρι το απαιτούμενο φορτίο σχεδιασμού, ταιριάζοντας με τις απαιτήσεις της ανάλυσης τάσης του σωλήνα.

Συμβατότητα σφραγίδων και μέσων

Οι σφραγίδες επιλέγονται για μακροχρόνια συμβατότητα με το υδραυλικό υγρό και με το εξωτερικό περιβάλλον της εγκατάστασης. Το ρευστό μέσο, ​​συνήθως ένα λάδι σιλικόνης υψηλής σταθερότητας, διατηρεί σταθερό ιξώδες σε όλο το εύρος θερμοκρασίας λειτουργίας. Τα υλικά στεγανοποίησης αντιστέκονται στη γήρανση και τη διαρροή, συμβάλλοντας στη μεγάλη διάρκεια ζωής χωρίς συντήρηση.

Τεχνικό πεδίο εφαρμογής

Όλες οι τιμές προσαρμόζονται στη συγκεκριμένη περίπτωση φορτίου σωληνώσεων και στις απαιτήσεις του έργου. Οι μη τυπικές διαδρομές, οι βαθμολογίες φορτίου και οι τύποι σύνδεσης κατασκευάζονται με βάση τα σχέδια πελατών.

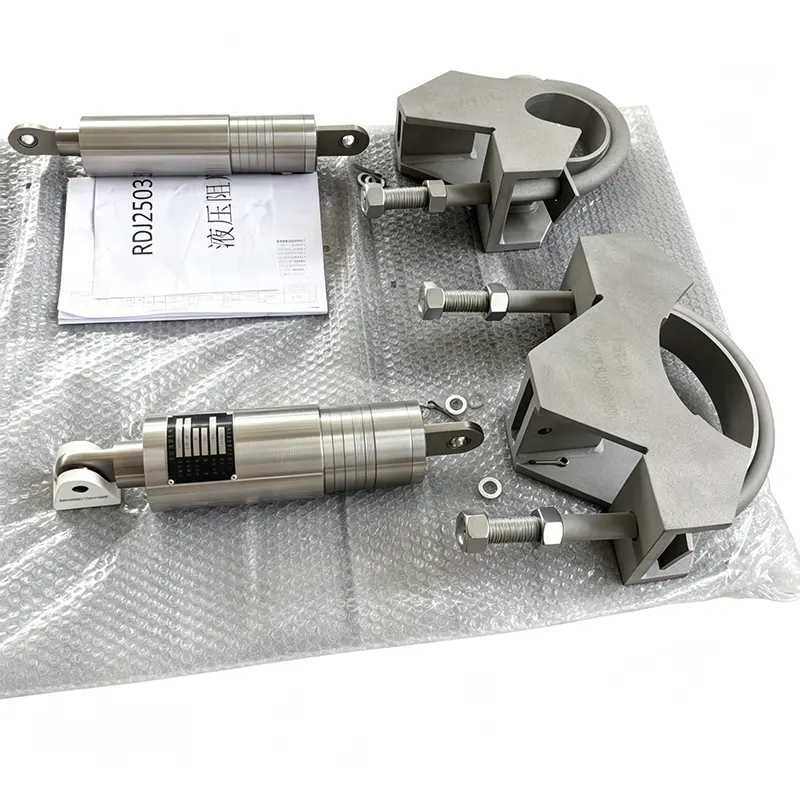

Ποιοτικός έλεγχος και δοκιμή

Κάθε υδραυλικό snubber YZN υποβάλλεται σε λειτουργική δοκιμή αποδοχής πριν από την αποστολή. Ένας ειδικός πάγκος δοκιμών εφαρμόζει αργή ποδηλασία για να επαληθεύσει την ελεύθερη κίνηση και, στη συνέχεια, προσομοιώνει την ταχεία μετατόπιση για να επιβεβαιώσει το κλείδωμα και να μετρήσει την προκύπτουσα χωρητικότητα φορτίου. Το όριο πίεσης ελέγχεται και επικυρώνεται η λειτουργία του δείκτη διαδρομής. Τα αρχεία δοκιμών διατηρούνται και μπορούν να παρέχονται μαζί με την αποστολή.

Η ιχνηλασιμότητα του υλικού διατηρείται για εξαρτήματα που περιέχουν πίεση και για το υδραυλικό υγρό. Στις πυρηνικές εφαρμογές, εφαρμόζονται τα απαιτούμενα προγράμματα διασφάλισης ποιότητας, συμπεριλαμβανομένης της συμμόρφωσης με τις ισχύουσες ενότητες του Κώδικα Κώδικα Λέβητα και Δοχείου Πίεσης ASME Ενότητα ΙΙΙ και πρόσθετες απαιτήσεις ειδικές για τον πελάτη. Το πιστοποιημένο κατά ISO 9001 σύστημά μας διέπει όλες τις διαδικασίες, από την παραλαβή της πρώτης ύλης έως την τελική επιθεώρηση.

Πάνω από το 70% των παραγγελιών μας προέρχονται από μακροπρόθεσμους επαναλαμβανόμενους πελάτες που εμπιστεύονται τη σταθερή απόδοση των snubbers μας σε πολλά έργα.

Όπου χρησιμοποιούνται υδραυλικά snubbers για συγκράτηση σωλήνων

Η σειρά YZN εγκαθίσταται σε κρίσιμα συστήματα σωληνώσεων όπου ο συνδυασμός θερμικής ευελιξίας και στιγμιαίας δυναμικής συγκράτησης είναι αδιαπραγμάτευτος.

Πυρηνικοί σταθμοί ηλεκτροπαραγωγής

Κύριος ατμός, νερό τροφοδοσίας και σωληνώσεις που σχετίζονται με την ασφάλεια. Τα Snubber προστατεύουν από σεισμικά φαινόμενα και δυναμικά φαινόμενα θραύσης σωλήνων ενώ επιτρέπουν μεγάλες θερμικές κινήσεις κατά την κανονική λειτουργία. Τα πλήρη πακέτα τεκμηρίωσης υλικού και δοκιμής είναι στάνταρ.

Θερμοηλεκτρικοί σταθμοί

Γραμμές τροφοδοσίας νερού λέβητα, σωληνώσεις εξαγωγής ατμού και συστήματα παράκαμψης στροβίλων. Τα Snubbers μειώνουν τα μεταβατικά φορτία από τις λειτουργίες της βαλβίδας και αποτρέπουν το μαστίγιο του σωλήνα.

Πετροχημικές και διυλιστήρια

Σωληνώσεις διεργασιών σε σταθμούς FCCU, αναμορφωτές και συμπιεστές. Τα Snubber χειρίζονται δονήσεις που προκαλούνται από ροή δύο φάσεων και περιστασιακά φορτία έκρηξης, ενώ εξυπηρετούν θερμικούς κύκλους.

Χαλυβουργεία και συστήματα βιομηχανικού αερίου

Οι σόμπες θερμής έκρηξης και οι σωληνώσεις με λόγχη οξυγόνου αντιμετωπίζουν γρήγορες θερμικές μεταβατικές συνθήκες και κραδασμούς. Τα υδραυλικά snubber διατηρούν την ευθυγράμμιση των σωλήνων χωρίς να περιορίζουν τη θερμική ανάπτυξη.

Σταθμοί αντλιών και συμπιεστών

Οι γραμμές εκκένωσης υπόκεινται σε παλμούς ή κρούσεις νερού. Τα Snubbers λειτουργούν ως περιοριστικά ευαίσθητα στην ταχύτητα, αποτρέποντας την καταπόνηση στις φλάντζες και τα στηρίγματα.

Συχνές ερωτήσεις

Σε τι διαφέρει ένα υδραυλικό snubber από ένα άκαμπτο γόνατο ή ένα στήριγμα ελατηρίου;

Ένα άκαμπτο γόνατο κλειδώνει τον σωλήνα στη θέση του και αποτρέπει κάθε θερμική κίνηση, η οποία μπορεί να οδηγήσει σε υπερβολική πίεση στις σωληνώσεις και στον συνδεδεμένο εξοπλισμό. Ένα στήριγμα ελατηρίου φέρει φορτία βαρύτητας αλλά δεν περιορίζει τις δυναμικές δυνάμεις. Ένα υδραυλικό snubber γεφυρώνει και τις δύο ανάγκες: επιτρέπει την αργή θερμική διαστολή και συστολή ελεύθερα, στη συνέχεια κλειδώνει μέσα σε χιλιοστά του δευτερολέπτου όταν η ταχύτητα του σωλήνα υπερβεί ένα προκαθορισμένο όριο. Αυτό παρέχει δυναμική συγκράτηση ακριβώς όταν απαιτείται χωρίς να διακυβεύεται η θερμική ευελιξία.

Τι καθορίζει τη ρύθμιση της ταχύτητας κλειδώματος και μπορεί να ρυθμιστεί;

Το κατώφλι της ταχύτητας ασφάλισης ρυθμίζεται σύμφωνα με τον μέγιστο αναμενόμενο ρυθμό θερμικής διαστολής του σωλήνα και την ελάχιστη ταχύτητα που θα προέκυπτε από ένα δυναμικό συμβάν, όπως το νερό ή το σεισμικό σοκ. Οι μηχανικοί μας επανεξετάζουν την ανάλυση τάσης του σωλήνα έργου για να καθορίσουν μια τιμή που διατηρεί το snubber ελεύθερο κατά την κανονική λειτουργία, αλλά παρέχει πλήρη συγκράτηση κατά τη διάρκεια μιας μεταβατικής περιόδου. Το όριο έχει ρυθμιστεί από το εργοστάσιο και επαληθεύεται λειτουργικά στον πάγκο δοκιμών. Εάν αλλάξουν οι συνθήκες λειτουργίας, η ρύθμιση μπορεί να βαθμονομηθεί εκ νέου στις εγκαταστάσεις μας.

Τι είδους συντήρηση χρειάζεται ένα υδραυλικό snubber κατά τη διάρκεια ζωής του;

Συνιστούμε περιοδικές λειτουργικές δοκιμές για να επιβεβαιώσετε ότι η μονάδα εξακολουθεί να κινείται χωρίς αντίσταση σε αργή μετατόπιση και ασφαλίζει σωστά σε γρήγορη κίνηση. Σε μονάδες παραγωγής ηλεκτρικής ενέργειας και επεξεργασίας, αυτός ο έλεγχος πραγματοποιείται συνήθως κάθε 3 έως 5 χρόνια ή σύμφωνα με το πρόγραμμα συντήρησης της εγκατάστασης. Η οπτική επιθεώρηση της περιοχής σφράγισης και του δείκτη διαδρομής είναι απλή. Εάν μια μονάδα χρειάζεται επισκευή, προσφέρουμε εργοστασιακή υπηρεσία, συμπεριλαμβανομένης της αντικατάστασης υγρών, της αλλαγής στεγανοποίησης και της επαναπιστοποίησης.

Μπορούν τα snubbers YZN να αντέξουν την εξωτερική εγκατάσταση ή τα διαβρωτικά περιβάλλοντα εγκαταστάσεων;

Ναί. Ο τυπικός κύλινδρος λαμβάνει μια ανθεκτική στη διάβρωση επίστρωση κατάλληλη για τις περισσότερες βιομηχανικές ρυθμίσεις εξωτερικού χώρου. Για παράκτιες, υπεράκτιες ή χημικά επιθετικές ατμόσφαιρες, μπορούμε να προμηθεύσουμε τον κύλινδρο από ανοξείδωτο χάλυβα και να επιλέξουμε επιστρώσεις ράβδων εμβόλου και υλικά στεγανοποίησης ειδικά για αυτές τις συνθήκες. Είμαστε στην ευχάριστη θέση να σας συμβουλεύσουμε για την επιλογή υλικού με βάση το περιβάλλον της τοποθεσίας και το εύρος θερμοκρασίας.

Ποια τεκμηρίωση παρέχεται για πυρηνικές ή κρίσιμες για την ασφάλεια εφαρμογές;

Παρέχουμε πλήρη ιχνηλασιμότητα υλικού για εξαρτήματα συγκράτησης πίεσης, πιστοποιημένες αναφορές δοκιμών μύλου, πιστοποίηση υδραυλικών υγρών, αρχεία λειτουργικών δοκιμών και δήλωση συμμόρφωσης με τους ισχύοντες κώδικες. Όταν απαιτείται από το έργο, η τεκμηρίωση πληροί το τμήμα III της ASME ή άλλα πυρηνικά πρότυπα. Το σύστημα ποιότητάς μας ελέγχεται τακτικά και μπορούμε να ικανοποιήσουμε πρόσθετους ελέγχους πελατών και απαιτήσεις τεκμηρίωσης.

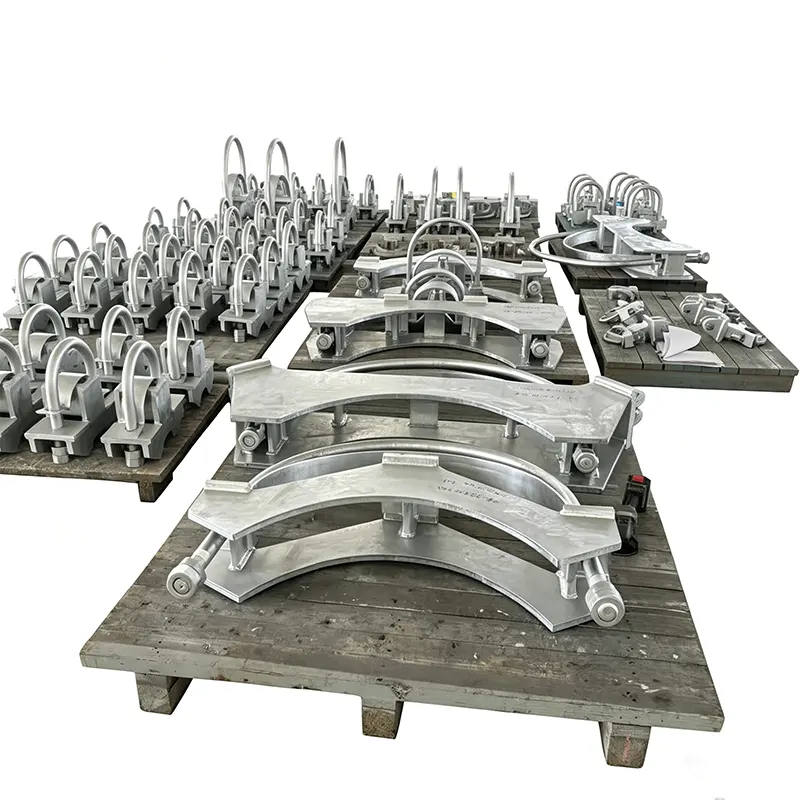

Μηχανική υποστήριξη και εξυπηρέτηση

Η επιλογή του σωστού snubber για μια εφαρμογή συγκράτησης σωλήνα περιλαμβάνει δεδομένα φορτίου, αναμενόμενη θερμική κίνηση και το κατώφλι της ταχύτητας ασφάλισης. Οι μηχανικοί μας εργάζονται με τις αναφορές καταπόνησης του σωλήνα σας για να επιβεβαιώσουν το κατάλληλο μέγεθος και ρύθμιση. Οι αποκλειστικοί διαχειριστές λογαριασμών απαντούν εντός 24 ωρών σε ερωτήματα και παρέχουν τεχνικές συστάσεις χωρίς καθυστέρηση.

Οι προσαρμοσμένες διαμορφώσεις — μη τυπική διαδρομή, ειδικά υλικά για διαβρωτικές ατμόσφαιρες ή τεκμηρίωση πυρηνικής κλάσης — αντιμετωπίζονται ως εντολές ρουτίνας και όχι ως εξαιρέσεις. Μετά την παράδοση, παρέχουμε οδηγίες εγκατάστασης και συμβουλές συντήρησης, συμπεριλαμβανομένων συστάσεων για περιοδικούς λειτουργικούς ελέγχους για να διασφαλιστεί η συνεχής αξιοπιστία καθ' όλη τη διάρκεια ζωής.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

Εγκατάσταση 35.000 m², Jiangsu, Κίνα — εξαγωγές σε περισσότερες από 45 χώρες.

Υδραυλικά πτερύγια που κλειδώνουν μόνο όταν το χρειάζεται ο σωλήνας και μένουν εκτός διαδρομής τον υπόλοιπο χρόνο.
