Συντονισμένος αποσβεστήρας μάζας

Ένας συντονισμένος αποσβεστήρας μάζας, που συχνά ονομάζεται TMD ή αρμονικός απορροφητής, είναι ένα δευτερεύον σύστημα αποσβεστήρα μάζας-ελατηρίου-αποσβεστήρα που συνδέεται σε μια κατασκευή σε σημείο υψηλού πλάτους δόνησης. Η δουλειά του είναι να εξουδετερώνει την συντονισμένη κίνηση. Όταν ο άνεμος, η κυκλοφορία πεζών ή τα μηχανήματα διεγείρουν μία από τις φυσικές συχνότητες της κατασκευής, το TMD ταλαντώνεται σε αντίθεση, αφαιρώντας τη μηχανική ενέργεια μακριά από την κύρια δομή και διαχέοντάς την ως θερμότητα. Το αποτέλεσμα είναι μια αισθητή μείωση της ταλάντωσης, της επιτάχυνσης και της μετατόπισης, η οποία βελτιώνει την άνεση των επιβατών, προστατεύει τα μη δομικά στοιχεία και παρατείνει τη διάρκεια ζωής της κόπωσης.

Το Yangzhou Tianshun παρέχει συντονισμένους αποσβεστήρες μάζας για κτίρια, γέφυρες, βιομηχανικές στοίβες και λεπτά αρχιτεκτονικά χαρακτηριστικά. Οι εργασίες σχεδιασμού και κατασκευής υποστηρίζονται από περισσότερες από δύο δεκαετίες εμπειρίας στην τεχνολογία απόσβεσης, που πραγματοποιείται στο πλαίσιο ενός συστήματος διαχείρισης ποιότητας που πληροί τις απαιτήσεις του ISO 9001.

Πώς συντονίζονται τα τρία στοιχεία στη δομή

Ένα TMD λειτουργεί επειδή τρεις παράμετροι - μάζα, ακαμψία και απόσβεση - προσαρμόζονται ώστε να ταιριάζουν με τα δυναμικά χαρακτηριστικά της δομής υποδοχής.

Η μάζα υπολογίζεται ως ένα κλάσμα της μάζας του τρόπου λειτουργίας δόνησης στόχου. Οι τυπικές αναλογίες μάζας κυμαίνονται από 0,5% έως 5% της μάζας, ανάλογα με τον διαθέσιμο χώρο, την απαιτούμενη απόδοση και τους δομικούς περιορισμούς. Μια μεγαλύτερη μάζα παρέχει γενικά μεγαλύτερη μείωση των κραδασμών, αλλά επιβάλλει επίσης πρόσθετο φορτίο βαρύτητας στο δάπεδο ή το πλαίσιο.

Η ακαμψία, που συνήθως παρέχεται από σπειροειδή ελατήρια ή φυλλοειδή ελατήρια, επιλέγεται έτσι ώστε η φυσική συχνότητα του TMD σχεδόν να συμπίπτει με την ενοχλητική δομική συχνότητα. Μερικές φορές εισάγεται μια μικρή σκόπιμη μετατόπιση για να διευρύνει το αποτελεσματικό εύρος ζώνης. Όταν η δομή αρχίζει να αντηχεί, η μάζα TMD ταλαντώνεται σχεδόν με την ίδια συχνότητα αλλά εκτός φάσης, δημιουργώντας μια αδρανειακή δύναμη που ωθεί προς τα πίσω στην κίνηση της δομής.

Το στοιχείο απόσβεσης - συχνά ένας παχύρρευστος αποσβεστήρας ή ένας αποσβεστήρας δινορρευμάτων - ελέγχει το πλάτος της ίδιας της ταλάντωσης του TMD και καθορίζει πόση ενέργεια μπορεί να αφαιρεθεί ανά κύκλο. Η πολύ μικρή απόσβεση δίνει μια απότομη αλλά στενή απόκριση. το πολύ κλειδώνει τη μάζα και ακυρώνει το όφελος. Ο βέλτιστος λόγος απόσβεσης υπολογίζεται με βάση τον λόγο μάζας και την επιθυμητή απόδοση σε όλο το εύρος συχνοτήτων ενδιαφέροντος.

Μόλις ρυθμιστούν σωστά αυτές οι τρεις παράμετροι, το TMD λειτουργεί χωρίς εξωτερική τροφοδοσία, βαλβίδες ή σήματα ελέγχου. Αποκρίνεται αυτόματα κάθε φορά που η δομή εισέρχεται σε συντονισμό και παραμένει αδρανής κάτω από μη κρίσιμες συνθήκες.

Προσέγγιση σχεδίασης και κατασκευής

Κάθε TMD που παραδίδουμε είναι μια συναρμολόγηση για συγκεκριμένο έργο. Ξεκινάμε με την τροπική ανάλυση της δομής - τις φυσικές συχνότητες, τα σχήματα τρόπου λειτουργίας και τις μάζες των τρόπων - που συνήθως παρέχεται από τον δομικό μηχανικό του αρχείου. Από αυτά τα δεδομένα επιλέγουμε τη μάζα, υπολογίζουμε την απαιτούμενη ακαμψία του ελατηρίου και ορίζουμε τα χαρακτηριστικά απόσβεσης που θα επιφέρουν την καθορισμένη μείωση της επιτάχυνσης ή της μετατόπισης.

Το σώμα μάζας κατασκευάζεται συνήθως από χαλύβδινες πλάκες βιδωμένες ή συγκολλημένες σε ένα συμπαγές μπλοκ. Τα ελατήρια παραγγέλλονται από ειδικούς κατασκευαστές με τον ακριβή ρυθμό και τη διάρκεια ζωής που απαιτείται. Η απόσβεση μπορεί να επιτευχθεί μέσω ρευστών παχύρρευστων στοιχείων, ιξωδοελαστικών μαξιλαριών ή συστημάτων μαγνητικών δινορευμάτων, ανάλογα με τη διαδρομή, τη διάρκεια ζωής και τις προτιμήσεις συντήρησης. Όλα τα εξαρτήματα συναρμολογούνται και ευθυγραμμίζονται σε ένα άκαμπτο πλαίσιο στήριξης που στη συνέχεια στερεώνεται στη δομή.

Η ιχνηλασιμότητα του υλικού διατηρείται για τα φέροντα μέρη και τα πιστοποιητικά ελατηρίου περιλαμβάνονται στο πακέτο τεκμηρίωσης. Πριν από την αποστολή, επαληθεύουμε τη φυσική συχνότητα και το λόγο απόσβεσης του συναρμολογημένου TMD σε μια εξέδρα δοκιμής. Μια αναφορά που επιβεβαιώνει ότι η συσκευή πληροί τους σχεδιαστικούς στόχους παραδίδεται μαζί με το προϊόν.

Τεχνικό πεδίο εφαρμογής

Για εφαρμογές πολύ χαμηλής συχνότητας, όπως ψηλές καμινάδες ή πύργοι παρατήρησης, μπορούν να παρέχονται TMD τύπου εκκρεμούς όπου η δύναμη επαναφοράς της βαρύτητας παρέχει την απαιτούμενη ακαμψία.

Όπου οι συντονισμένοι αποσβεστήρες μάζας κάνουν μετρήσιμη διαφορά

Γέφυρες και πυλώνες

Οι πεζογέφυρες μεγάλου ανοίγματος και οι οδικές γέφυρες είναι ευαίσθητες σε πλευρική ταλάντευση που προκαλείται από τους πεζούς και σε κραδασμούς που προκαλούνται από τον άνεμο. Ένα TMD που είναι εγκατεστημένο κάτω από το κατάστρωμα ή μέσα στον πυλώνα μειώνει την επιτάχυνση σε επίπεδα που αισθάνονται άνετα και αποτρέπουν την κόπωση στα καλώδια και τις αρθρώσεις.

Ψηλές λεπτές κατασκευές

Οι καμινάδες, οι τηλεοπτικοί πύργοι και οι πύργοι παρατήρησης παρουσιάζουν πτώση δίνης και δόνηση πλευρικού ανέμου που προκαλείται από ριπές. Ένα TMD στην κορυφή ή κοντά στον αντικόμβο της κρίσιμης λειτουργίας μειώνει το πλάτος και προστατεύει το δομικό κέλυφος.

Κατασκευές πεζών

Οι σκάλες, τα μπαλκόνια των αιθουσών και οι πεζογέφυρες που ενθουσιάζονται από το περπάτημα, το τρέξιμο ή τη ρυθμική κίνηση του πλήθους μπορούν να αποσυντονιστούν με ένα TMD. Η μάζα, τα ελατήρια και ο αποσβεστήρας συχνά κρύβονται κάτω από το διάδρομο ή μέσα σε μια ψευδοροφή.

Βιομηχανικά κτίρια και πλατφόρμες εξοπλισμού

Οι ανεμιστήρες, οι συμπιεστές, οι φυγόκεντροι και άλλα περιστρεφόμενα μηχανήματα δημιουργούν κραδασμούς σε σταθερή κατάσταση σε γνωστές συχνότητες. Ο συντονισμός ενός αποσβεστήρα στην ταχύτητα λειτουργίας του εξοπλισμού ή στη συχνότητα συντονισμού του δαπέδου αποτρέπει τη διάδοση των κραδασμών σε παρακείμενες περιοχές και μειώνει τη συντήρηση στις συνδέσεις σωλήνων και στα ηλεκτρικά ερμάρια.

Δάπεδα κτιρίων με μεγάλα ανοιχτά ανοίγματα

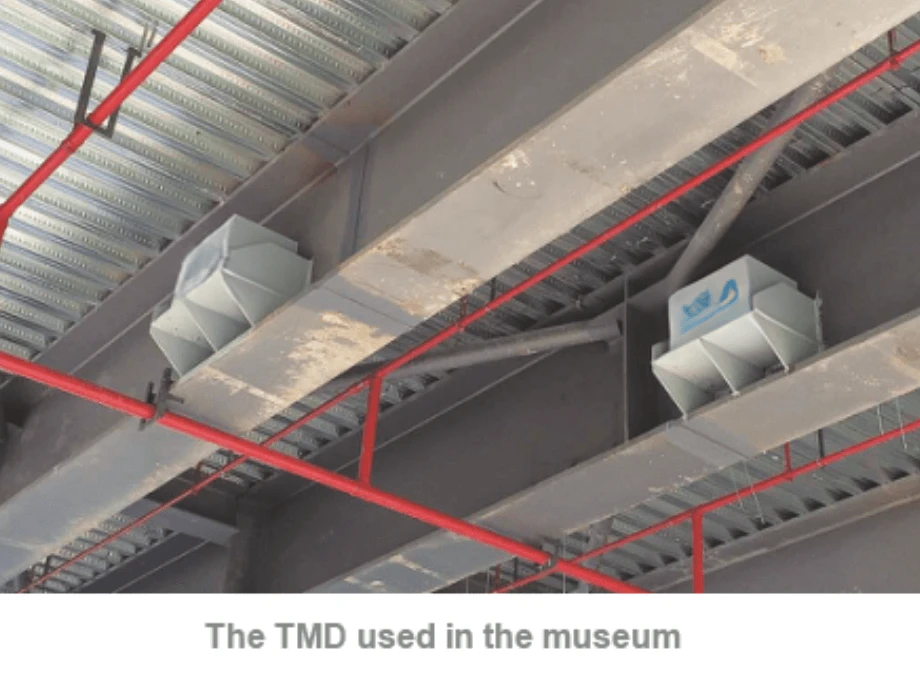

Τα δάπεδα γραφείων, τα γυμναστήρια και οι αίθουσες συναυλιών με χαμηλή φυσική συχνότητα μπορούν να αισθάνονται αναπηδήσεις όταν τα πλήθη κινούνται με ρυθμό. Ένα TMD τοποθετημένο στο κενό της οροφής ή κάτω από το υπερυψωμένο δάπεδο εξασθενεί την κίνηση χωρίς να αλλοιώνει την αρχιτεκτονική διάταξη.

Συχνές ερωτήσεις

Πώς προσδιορίζετε το σωστό μέγεθος και ρύθμιση για ένα TMD;

Ο δομικός μηχανικός παρέχει τα αποτελέσματα της τροπικής ανάλυσης: φυσικές συχνότητες, σχήματα τρόπου λειτουργίας και μάζες τρόπων. Στη συνέχεια υπολογίζουμε τη μάζα, την ακαμψία και την απόσβεση χρησιμοποιώντας καθιερωμένους τύπους συντονισμού. Εάν χρειάζεται μια εκστρατεία μέτρησης πεδίου για την επαλήθευση των συχνοτήτων που έχουν δημιουργηθεί, μπορούμε να υποστηρίξουμε αυτή τη διαδικασία και να ρυθμίσουμε με ακρίβεια το TMD πριν από την τελική θέση σε λειτουργία.

Μπορεί ένα TMD να λειτουργήσει για πολλαπλούς τρόπους δόνησης;

Ένα μόνο TMD συντονίζεται σε μια συγκεκριμένη συχνότητα. Εάν πολλές λειτουργίες χρειάζονται έλεγχο, μπορούν να εγκατασταθούν πολλαπλά TMD, καθένα από τα οποία στοχεύει διαφορετική συχνότητα. Εναλλακτικά, μια κατανεμημένη συστοιχία μικρότερων TMD μπορεί να καλύψει μια ευρύτερη ζώνη συχνοτήτων.

Χρειάζεται συντήρηση ένα TMD;

Μηχανικά εξαρτήματα όπως ελατήρια και ρουλεμάν θα πρέπει να ελέγχονται οπτικά σε τακτά χρονικά διαστήματα και η φυσική συχνότητα μπορεί να επαληθεύεται περιοδικά με φορητά επιταχυνσιόμετρα. Τα στοιχεία απόσβεσης, ειδικά εάν είναι στεγανοποιημένοι αποσβεστήρες υγρών, δεν χρειάζονται συνήθως συντήρηση για τη διάρκεια ζωής τους. Παρέχουμε ένα πρόγραμμα επιθεώρησης με κάθε παράδοση.

Η προσθήκη ενός TMD θα επηρεάσει το στατικό φορτίο στο κτίριο;

Ναι, το TMD προσθέτει ένα συγκεντρωμένο νεκρό φορτίο ίσο με τη μάζα του. Ο δομικός μηχανικός πρέπει να το υπολογίσει αυτό στον σχεδιασμό του δαπέδου ή του πλαισίου. Παρέχουμε ακριβές βάρος, αποτύπωμα και λεπτομέρειες στερέωσης νωρίς στη διαδικασία σχεδιασμού, ώστε να μπορεί να συμπεριληφθεί τοπική ενίσχυση εάν είναι απαραίτητο.

Ποιος είναι ο τυπικός χρόνος παράδοσης για ένα προσαρμοσμένο TMD;

Οι χρόνοι απαγωγής εξαρτώνται από το μέγεθος της μάζας και τον τύπο του αποσβεστήρα. Ως αναφορά, ένα τυπικό TMD στην περιοχή 500 kg έως 5.000 kg μπορεί να κατασκευαστεί και να δοκιμαστεί σε δέκα έως δεκατέσσερις εβδομάδες. Οι μεγαλύτερες μονάδες ή εκείνες που απαιτούν εκτεταμένες δοκιμές πιστοποίησης ενδέχεται να διαρκέσουν περισσότερο, κάτι που επιβεβαιώνουμε στο στάδιο της προσφοράς.

Συνεργασία με την Tianshun

Στείλτε μας τα δεδομένα σας ή μια περιγραφή του προβλήματος των κραδασμών και ένας μηχανικός εφαρμογών θα απαντήσει εντός μιας εργάσιμης ημέρας με μια προκαταρκτική διαμόρφωση TMD και μια εκτίμηση απόδοσης. Συνεργαζόμαστε με την ομάδα του έργου για να οριστικοποιήσουμε τη γεωμετρία μάζας, τη διάταξη ελατηρίου και τον τύπο απόσβεσης, έτσι ώστε ο αποσβεστήρας να ταιριάζει στον διαθέσιμο χώρο και να πληροί τις προδιαγραφές απόδοσης. Τα προσαρμοσμένα φινιρίσματα, τα αδιάβροχα περιβλήματα και τα όργανα απομακρυσμένης παρακολούθησης αποτελούν μέρος του στάνταρ προμήθειά μας.

Τα ορόσημα παραγωγής μας ανακοινώνονται ανοιχτά και παρέχουμε μια τελική αναφορά δοκιμής που επιβεβαιώνει τις διαμορφωμένες παραμέτρους συντονισμού. Μετά την παράδοση, παραμένουμε διαθέσιμοι για υποστήριξη σε λειτουργία και συμβουλές μακροπρόθεσμης συντήρησης.

Συντονισμένοι αποσβεστήρες μάζας που κινούνται αντίθετα στην κίνηση, ηρεμώντας τη δομή χωρίς να χρειάζεται ούτε ένα watt εξωτερικής ισχύος.
