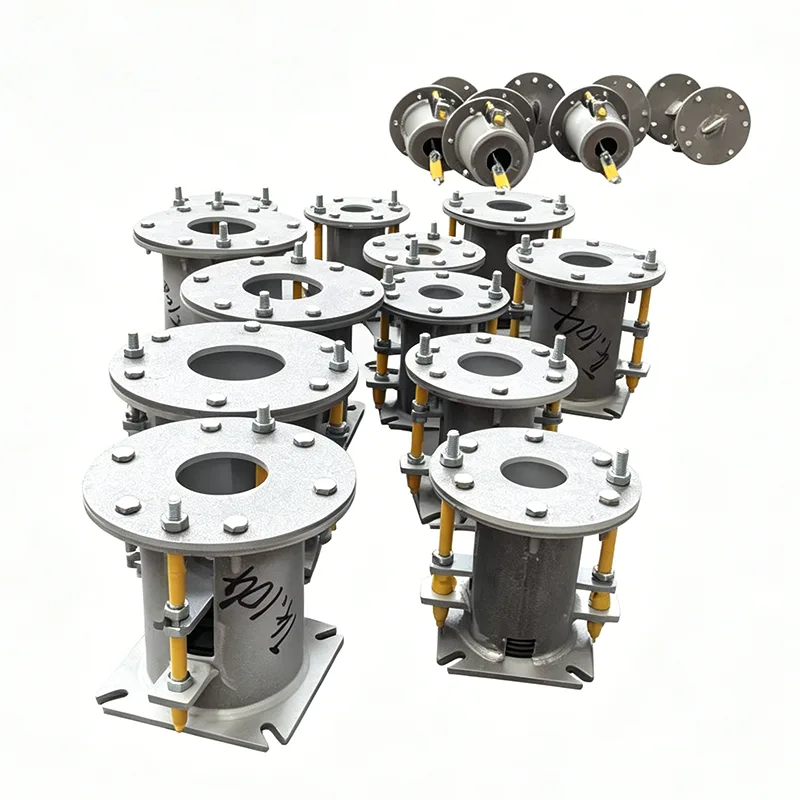

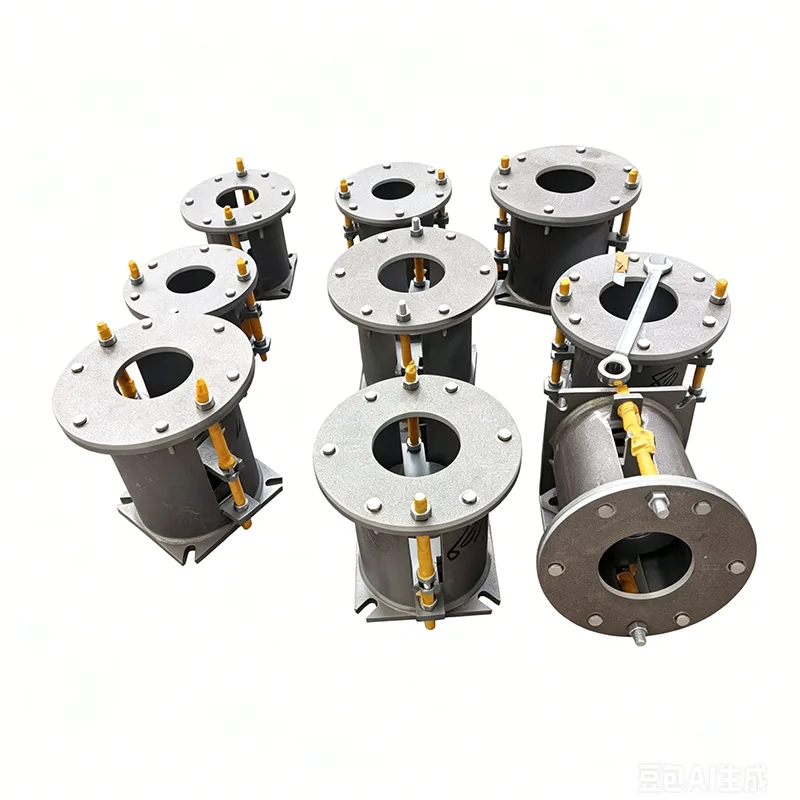

Υποστήριξη ελατηρίου ηλεκτροπαραγωγής

Σε σταθμούς ηλεκτροπαραγωγής, οι κύριοι αγωγοί ατμού, οι αγωγοί ατμού αναθέρμανσης υψηλής θερμοκρασίας και άλλα παρόμοια συστήματα μεταφέρουν συνεχώς μέσα υπό συνθήκες υψηλής θερμοκρασίας και υψηλής πίεσης, ενώ υφίστανται θερμική διαστολή που κυμαίνεται από αρκετά χιλιοστά έως δεκάδες χιλιοστά. Η άκαμπτη στερέωση μετατρέπει αυτές τις μετατοπίσεις σε πρόσθετες δυνάμεις ώθησης που μεταδίδονται στις κεφαλές του λέβητα και στις διεπαφές του στροβίλου, αυξάνοντας την πίεση στις αρθρώσεις συγκόλλησης, τις φλάντζες και τα περιβλήματα του εξοπλισμού.

Αυτό το σχήμα δείχνει την καμπύλη απόδοσης φορτίου-μετατόπισης ενός μεταβλητού στηρίγματος/ανάρτησης ελατηρίου, συμπεριλαμβανομένων των βασικών παραμέτρων του φορτίου και της μετατόπισης για την επαλήθευση της φέρουσας ακρίβειας και της λειτουργικής αξιοπιστίας του προϊόντος.

Κάθε μονάδα υπόκειται σε βαθμονόμηση φορτίου και δοκιμή απόδοσης πριν από την αποστολή. Η απόκλιση ρύθμισης-φορτίου ελέγχεται εντός ±5%, σύμφωνα με το διεθνές πρότυπο ANSI/MSS‑SP‑58‑2018 καθώς και με το NB/T47039‑2013.

Τα προϊόντα πληρούν τις τεχνικές απαιτήσεις για συστήματα ηλεκτρικής ενέργειας, πετροχημικών και άλλων βιομηχανικών σωληνώσεων. Σύμφωνα με το MSS‑SP‑58‑2018, η μέγιστη επιτρεπόμενη μεταβλητότητα φορτίου για μονάδες μεταβλητού ελατηρίου δεν πρέπει να υπερβαίνει το 25% του λειτουργικού θερμού φορτίου σε πλήρη διαδρομή εργασίας.

Καμπύλη φορτίου-μετατόπισης που λαμβάνεται από τη δοκιμή τύπου ενός σταθερού ελατηρίου στήριξης/ανάρτησης. Ο οριζόντιος άξονας αντιπροσωπεύει μετατόπιση ενώ ο κατακόρυφος άξονας αντιπροσωπεύει φορτίο. Η καμπύλη παραμένει περίπου οριζόντια σε όλη τη διαδρομή εργασίας, αποδεικνύοντας ότι η δύναμη στήριξης παραμένει ουσιαστικά σταθερή όταν οι σωληνώσεις εκτρέπονται λόγω θερμικής διαστολής και συστολής.

Αυτή η δοκιμή τύπου επαληθεύει τη σταθερότητα του φορτίου, τη σταθερότητα πλήρους διαδρομής και τη λειτουργική αξιοπιστία μονάδων σταθερού ελατηρίου. Όλες οι μονάδες παραγωγής υπόκεινται σε βαθμονόμηση φορτίου πριν από την αποστολή, με ελεγχόμενη απόκλιση φορτίου εντός ±6% σύμφωνα με τα ANSI/MSS-SP-58-2018 και NB/T47038-2013.

Αυτά τα προϊόντα ισχύουν για βιομηχανικά συστήματα σωληνώσεων με μεγάλη θερμική μετατόπιση, συμπεριλαμβανομένων των αγωγών κεντρικού ατμού και άλλων σωληνώσεων υψηλής θερμοκρασίας και υψηλής πίεσης.

Αναπτύχθηκε ειδικά για αυτές τις συνθήκες λειτουργίας από την Yangzhou Tianshun Pipeline Technology Co., Ltd., το Power Plant Spring Support αντισταθμίζει τη μετατόπιση μέσω ελαστικής φόρτισης, διατηρώντας την τάση του αγωγού εντός των τυπικών επιτρεπόμενων ορίων. Αυτό το έγγραφο εξηγεί τη φιλοσοφία σχεδιασμού, τη λειτουργική απόδοση και την προσέγγιση τεχνικής υποστήριξης αυτού του προϊόντος, με βάση τις πραγματικές απαιτήσεις των συστημάτων αγωγών ατμού.

Απαιτήσεις για ελαστικά στηρίγματα στον έλεγχο τάσεων του αγωγού ατμού

Ο σχεδιασμός του αγωγού ατμού ακολουθεί γενικά κώδικες όπως ο ASME B31.1, οι οποίοι απαιτούν τα στηρίγματα/κρεμάστρες σωλήνων να αντέχουν τόσο το νεκρό βάρος του αγωγού όσο και το βάρος του μέσου χωρίς να εμποδίζουν τη θερμική μετατόπιση. Εάν η δύναμη στήριξης ποικίλλει υπερβολικά με τη μετατόπιση, η τοπική πίεση του συστήματος σωληνώσεων μπορεί να υπερβεί τις επιτρεπόμενες τιμές, αναγκάζοντας τις επιτόπιες ρυθμίσεις ή ακόμη και την επανεπεξεργασία.

Επιπλέον, οι διεπαφές στροβίλου και λέβητα έχουν τυπικά πολύ αυστηρά επιτρεπόμενα όρια για δυνάμεις και ροπές. Οι ακατάλληλες λύσεις υποστήριξης μπορούν να μειώσουν σημαντικά τη διάρκεια ζωής των κύριων διεπαφών εξοπλισμού. Αυτό απαιτεί τα προϊόντα στήριξης/κρεμάστρας να παρέχουν σταθερές και προβλέψιμες δυνάμεις στήριξης εντός της καθορισμένης διαδρομής, ενώ προσφέρουν επαρκές περιθώριο προσαρμογής για την αντιμετώπιση των επιτόπιων αποκλίσεων.

Πώς υποστηρίζει το ελατήριο του σταθμού ηλεκτροπαραγωγής αντιμετωπίζει αυτές τις απαιτήσεις

Τα στηρίγματα ελατηρίων σταθμών ηλεκτροπαραγωγής διατίθενται σε δύο διαμορφώσεις: μεταβλητό ελατήριο και ελατήριο σταθερής δύναμης, που επιλέγονται με βάση τα αποτελέσματα της ανάλυσης τάσης αγωγού. Οι μονάδες μεταβλητού ελατηρίου φέρουν φορτίο με γραμμική ακαμψία, ενώ οι μονάδες σταθερής δύναμης χρησιμοποιούν έναν πρωτεύοντα και δευτερεύοντα μηχανισμό ελατηρίου για τον έλεγχο του ρυθμού μεταβολής της δύναμης στήριξης εντός 5% σε όλη τη διαδρομή εργασίας, παρέχοντας σχεδόν σταθερή στήριξη στο σύστημα σωληνώσεων από ψυχρή κατάσταση σε θερμή κατάσταση.

Τα στοιχεία ελατηρίου κατασκευάζονται από κράμα χάλυβες ελατηρίων συμπεριλαμβανομένων 60Si2Mn και 50CrVA. Τα δομικά στοιχεία μπορούν να κατασκευαστούν από ανθρακούχο χάλυβα, ανθεκτικό στη θερμότητα χάλυβα ή ανοξείδωτο χάλυβα. Το συνολικό εύρος εφαρμογής θερμοκρασίας καλύπτει -196°C έως +650°C, ταιριάζοντας με όλες τις θερμικές καταστάσεις των αγωγών ατμού από την προθέρμανση σε χαμηλή θερμοκρασία έως τη λειτουργία πλήρους φορτίου.

Κάθε Υποστήριξη ελατηρίου ηλεκτροπαραγωγής υποβάλλεται σε δοκιμή συμπίεσης πλήρους διαδρομής με καταγραφή καμπύλης ακαμψίας πριν από την αποστολή. Το περίβλημα είναι εξοπλισμένο με πινακίδα τύπου μετατόπισης φορτίου και συσκευή κλειδώματος εγκατάστασης. Η επιτόπια εγκατάσταση απαιτεί μόνο τοποθέτηση σε ψυχρή κατάσταση. Απλώς αφαιρέστε τον πείρο ασφάλισης μετά την αύξηση της θερμοκρασίας του αγωγού και το στήριγμα/ανάρτηση μπαίνει σε κατάσταση λειτουργίας χωρίς συγκόλληση επί τόπου ή πολύπλοκες ρυθμίσεις.

Επιτόπια εγκατάσταση και μακροπρόθεσμη λειτουργική απόδοση

Τα σωρευτικά σφάλματα στην ανύψωση της θεμελίωσης και στην κοπή του τμήματος του σωλήνα είναι αναπόφευκτα κατά την εγκατάσταση του αγωγού ατμού. Το εύρος ρύθμισης ύψους που παρέχεται από τα Power Plant Spring Supports απορροφά αυτές τις αποκλίσεις, αποτρέποντας την άκαμπτη σύνδεση. Οι μονάδες ελατηρίου σταθερής δύναμης είναι συνήθως εξοπλισμένες με βιδωτούς ή υδραυλικούς βοηθητικούς μηχανισμούς ρύθμισης, που επιτρέπουν τη λειτουργία ενός ατόμου ακόμη και σε αγωγούς βαρέως τύπου μεγάλης διαμέτρου.

Κατά τη μακροχρόνια λειτουργία, ο σχεδιασμός του αντι-χαλαρωτικού ελατηρίου και οι επιφανειακές επεξεργασίες (γαλβανισμός εν θερμώ ή επίστρωση Dacromet) διατηρούν σταθερή απόδοση στήριξης. Σε πολλά έργα σταθμών ηλεκτροπαραγωγής στο εξωτερικό, πάνω από το 70% των επόμενων παραγγελιών υποστήριξης/ανάρτησης προέρχονται από υπάρχοντες πελάτες. Αυτό το υψηλό ποσοστό επανάληψης αγοράς επικυρώνει έμμεσα τη μακροπρόθεσμη απόδοση των προϊόντων μας.

Τυπικές θέσεις και λειτουργίες εγκατάστασης

Στην περιοχή του λέβητα, τα στηρίγματα ελατηρίων σταθμών ηλεκτροπαραγωγής εγκαθίστανται σε κάθετα και οριζόντια τμήματα των κύριων αγωγών ατμού, των σωληνώσεων εξόδου υπερθερμαντήρα και των σωληνώσεων ατμού αναθέρμανσης. Απορροφούν τη θερμική διαστολή προς τα πάνω, αποτρέποντας την υπερβολική καταπόνηση στις συνδέσεις των ακροφυσίων κεφαλής.

Κοντά στον στρόβιλο, τα στηρίγματα/κρεμάστρες ελατηρίων σε τμήματα αγωγού ατμού υψηλής θερμοκρασίας κοντά στις κύριες βαλβίδες ατμού και τις βαλβίδες ελέγχου μειώνουν τις δυνάμεις και τις ροπές των εξαρτημάτων, συμβάλλοντας στη διατήρηση της ευθυγράμμισης του άξονα. Αν και οι αγωγοί νερού τροφοδοσίας και ατμοσφαιρικού νερού λειτουργούν σε χαμηλότερες θερμοκρασίες, εξακολουθούν να παρουσιάζουν σημαντικές διαφορές θερμοκρασίας εκκίνησης-διακοπής. Τα ελαστικά στηρίγματα διατηρούν την κλίση του αγωγού και μειώνουν τον κίνδυνο σπηλαίωσης.

Σε αυτές τις εφαρμογές, τα στηρίγματα/κρεμάστρες συχνά συνδυάζονται με αποσβεστήρες, βραχίονες ορίου και άλλα εξαρτήματα για να σχηματίσουν μια ολοκληρωμένη εύκαμπτη λύση συγκράτησης του συστήματος σωληνώσεων.

Τεχνική Υποστήριξη Έργου και Αποδοχή Προϊόντων

Ξεκινώντας από τη φάση επιλογής, η τεχνική μας ομάδα λαμβάνει αναφορές ανάλυσης καταπόνησης του συστήματος σωληνώσεων, υπολογίζει το φορτίο και τη μετατόπιση σχεδιασμού για κάθε σημείο στήριξης, προτείνει κατάλληλους τύπους υποστήριξης ελατηρίου σταθμών ηλεκτροπαραγωγής και σταθερές ελατηρίου και παρέχει λεπτομερείς οδηγίες εγκατάστασης.

Το εργοστάσιό μας διατηρεί μια πλήρη αλυσίδα ποιοτικού ελέγχου από επανέλεγχο εισερχόμενου καλωδίου ελατηρίου, δοκιμή σκληρότητας μετά από θερμική επεξεργασία έως δοκιμή ακαμψίας τελικού προϊόντος. Μπορούν να παραδοθούν σχετικά αρχεία διεργασιών και έγγραφα ποιότητας υλικού σύμφωνα με πρότυπα όπως ASME και CE. Για συμβατικά νησιά πυρηνικής ενέργειας και άλλα έργα υψηλών απαιτήσεων, μπορούν να παρέχονται πρόσθετες εκθέσεις δοκιμών πιστοποίησης λειτουργιών υποστήριξης και έγγραφα ιχνηλασιμότητας.

Εάν έχετε απαιτήσεις υποστήριξης αγωγών ατμού, παράσχετε σχέδια διάταξης σωληνώσεων και δεδομένα καταπόνησης. Θα παραδώσουμε μια συγκεκριμένη λύση διαμόρφωσης υποστήριξης ελατηρίου ηλεκτροπαραγωγής παρά μια γενική λίστα μοντέλων. Αξιοποιώντας την 14ετή εμπειρία του Yangzhou Tianshun στην υποστήριξη αγωγών και δεδομένα έργων από 45 χώρες παγκοσμίως, μπορούμε να σας βοηθήσουμε να ελέγξετε το συνολικό κόστος προμήθειας και εγκατάστασης, διασφαλίζοντας παράλληλα την ασφάλεια του συστήματος ατμού σας.
